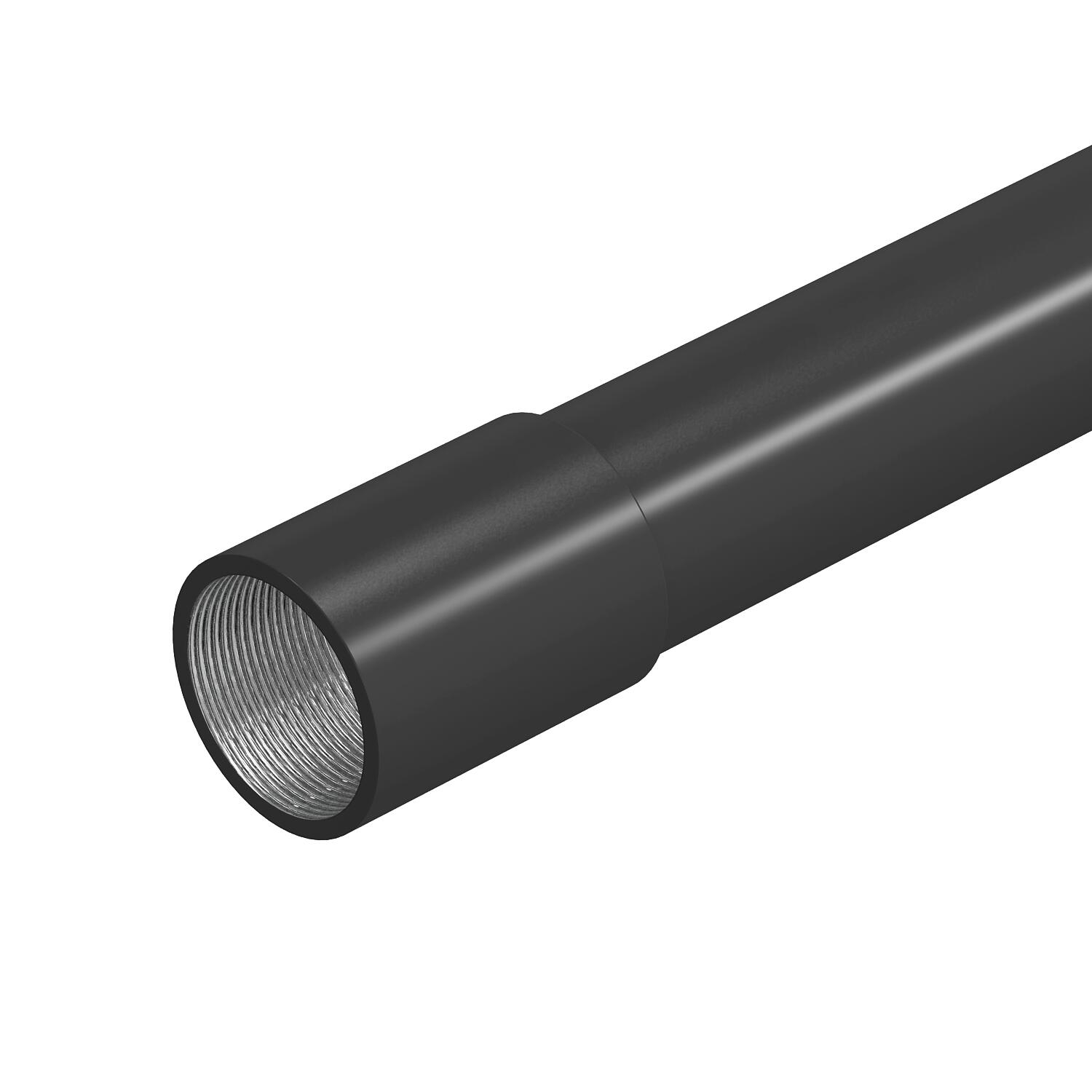

Tubo de acero con revestimiento de polvo negro, con rosca

Código 2046503 | EAN 4012195781080

3000 mm
Descripción de producto
Descripción de producto
Tubo para instalaciones eléctricas según EN 61386-1, con extremos roscados según DIN EN 60423, para la protección mecánica de cables y conductores.
Con pared interior sin rebabas. Clase de protección contra la corrosión 2 (media). Por cada tubo ya se ha enroscado un manguito de unión.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Rosca métrica
  • Clase de mantenimiento de función E30
  • Clase de mantenimiento de función E90
Datos técnicos

Datos técnicos

Código de clasificación 55561
Color negro intenso; RAL 9005
Con manguito
Conexión 1 tubo de instalación Manguito
Conexión 2 tubo de instalación Rosca exterior (métrica)
Diámetro exterior 32 mm
Dimensión M32, 3000mm
Empotrado
Instalación bajo suelo (asfalto, asfalto en caliente)
Instalación bajo suelo (pavimento)
Instalación en el exterior no
Instalación en hormigón
Instalación en pared hueca
Instalación en tierra no
Instalación sobre madera
Longitud 3000 mm
Máquinas e instalación de sistema
Material Acero

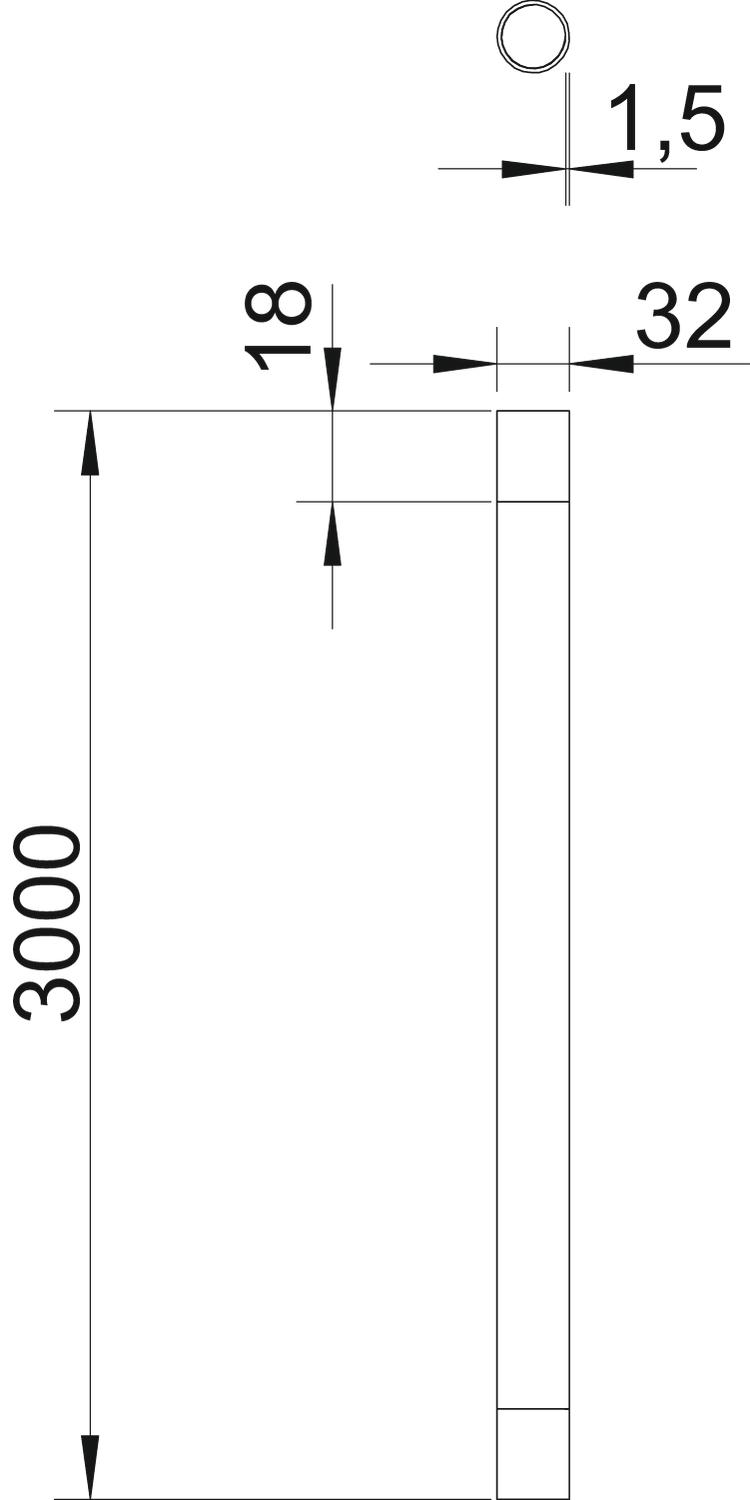

Medida D 32 mm
Medida L 3000 mm
Medida l 18 mm
Medida m (mm) M32
Medida t 1,5 mm
Modelo para tubos Rígido con rosca
Montaje en superficie
Rango de temperatura -45 °C
Rango de temperatura máx. 250 °C
Rosca M32x1,5
Superficie PES50 - poliéster/epoxi
Superficie pulida no
Superficie pulida no
Todos los tipos

Todos los tipos

Tipo Medida D Medida L Medida t Rosca Código Cantidad Mín. ud. de venta
SM16W SW 16 mm 3000 mm 1,3 mm M16x1,5 2046500
30 m
SM20W SW 20 mm 3000 mm 1,5 mm M20x1,5 2046501
30 m
SM25W SW 25 mm 3000 mm 1,5 mm M25x1,5 2046502
30 m
SM32W SW 32 mm 3000 mm 1,5 mm M32x1,5 2046503
21 m
SM40W SW 40 mm 3000 mm 1,5 mm M40x1,5 2046505
15 m
SM50W SW 50 mm 3000 mm 1,5 mm M50x1,5 2046506
15 m
SM63W SW 63 mm 3000 mm 1,7 mm M63x1,5 2046507
9 m
Accesorios

Accesorios del sistema

Productos Tipo Código Cantidad Mín. ud. de venta

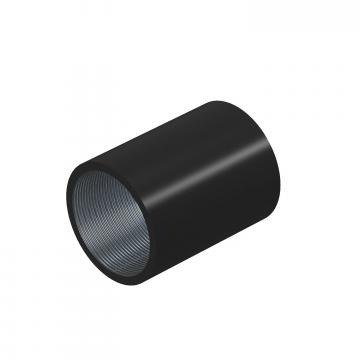

Manguito de acero con revestimiento en color negro, con rosca Manguito de acero con revestimiento en color negro, con rosca SVM32W SW 2046525
50 Unidad

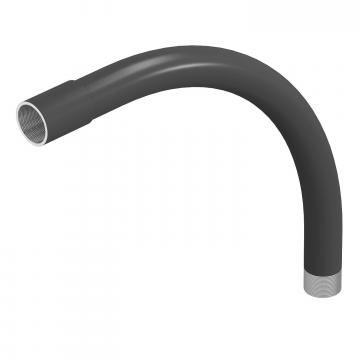

Curva de acero con revestimiento de color negro, con rosca Curva de acero con revestimiento de color negro, con rosca SBNM32 SW 2046796
20 Unidad

Accesorios de montaje

Productos Tipo Código Cantidad Mín. ud. de venta
Abrazadera 733 G Abrazadera 733 G ASL 733 36 G 1362776
20 Unidad

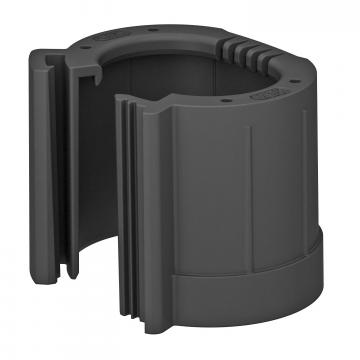

Boquilla de tubo, divisible, métrica, negra Boquilla de tubo, divisible, métrica, negra 129 TB M32 SW 2047971
50 Unidad
