Unidad de ampliación para GESR9, altura 40-70 mm
Código 7424886 | EAN 4012195245162
- Descripción de producto
-

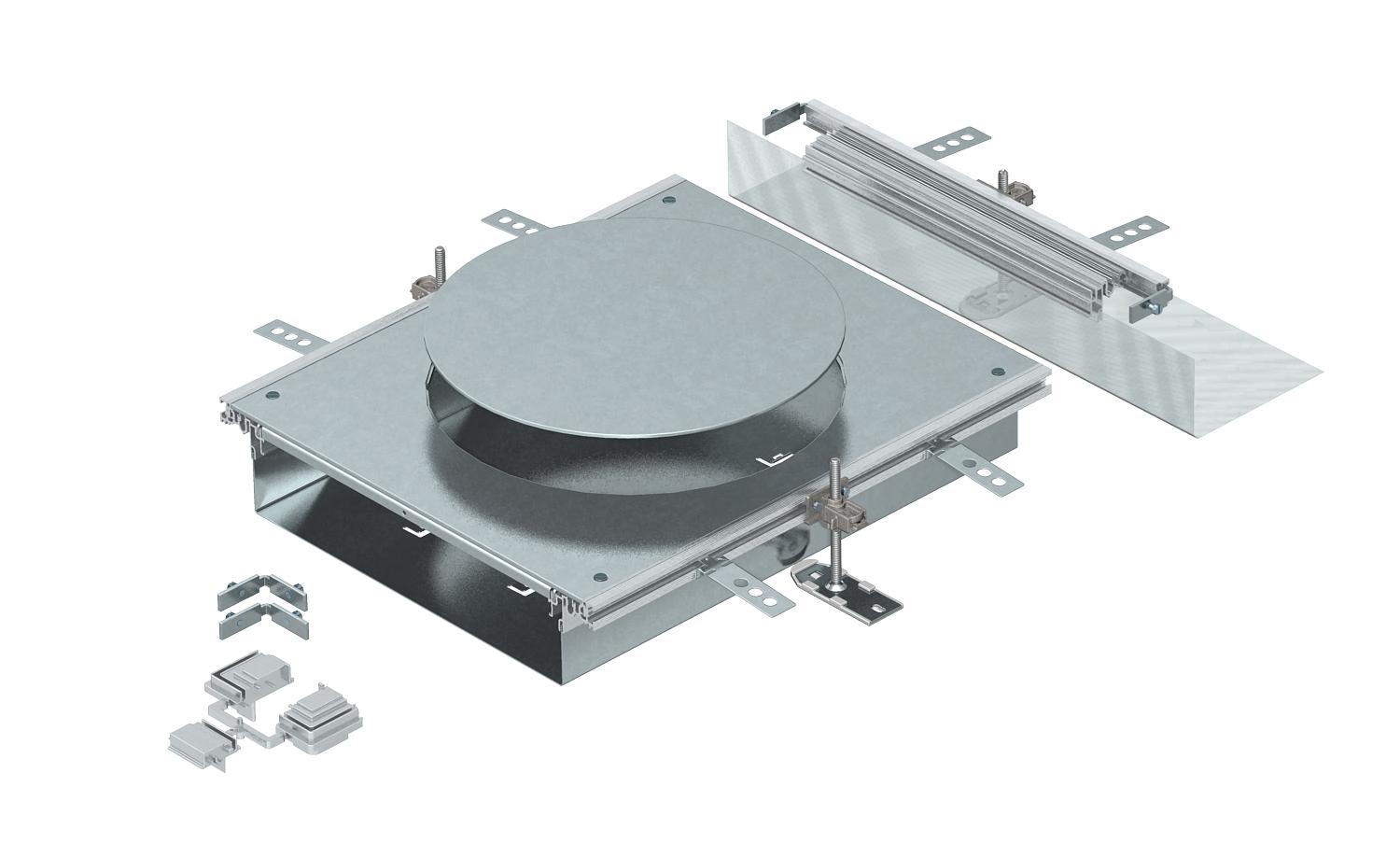

Descripción de productoAmpliación de canal lista, para montar una unidad portamecanismos de tamaño R9. Está compuesta por una base de canal (con perfiles laterales y de apoyo en el pavimento), una tapa de canal con abertura de montaje cerrada de forma ciega y un final de canal. Se suministra con 3 ángulos de fijación de altura regulable, 3 piezas de anclaje y una pieza angular.
Tamaño de la abertura de montaje apropiado para montar una unidad de montaje redonda de tamaño nominal R9/55.
-
- Datos técnicos
-
Datos técnicos

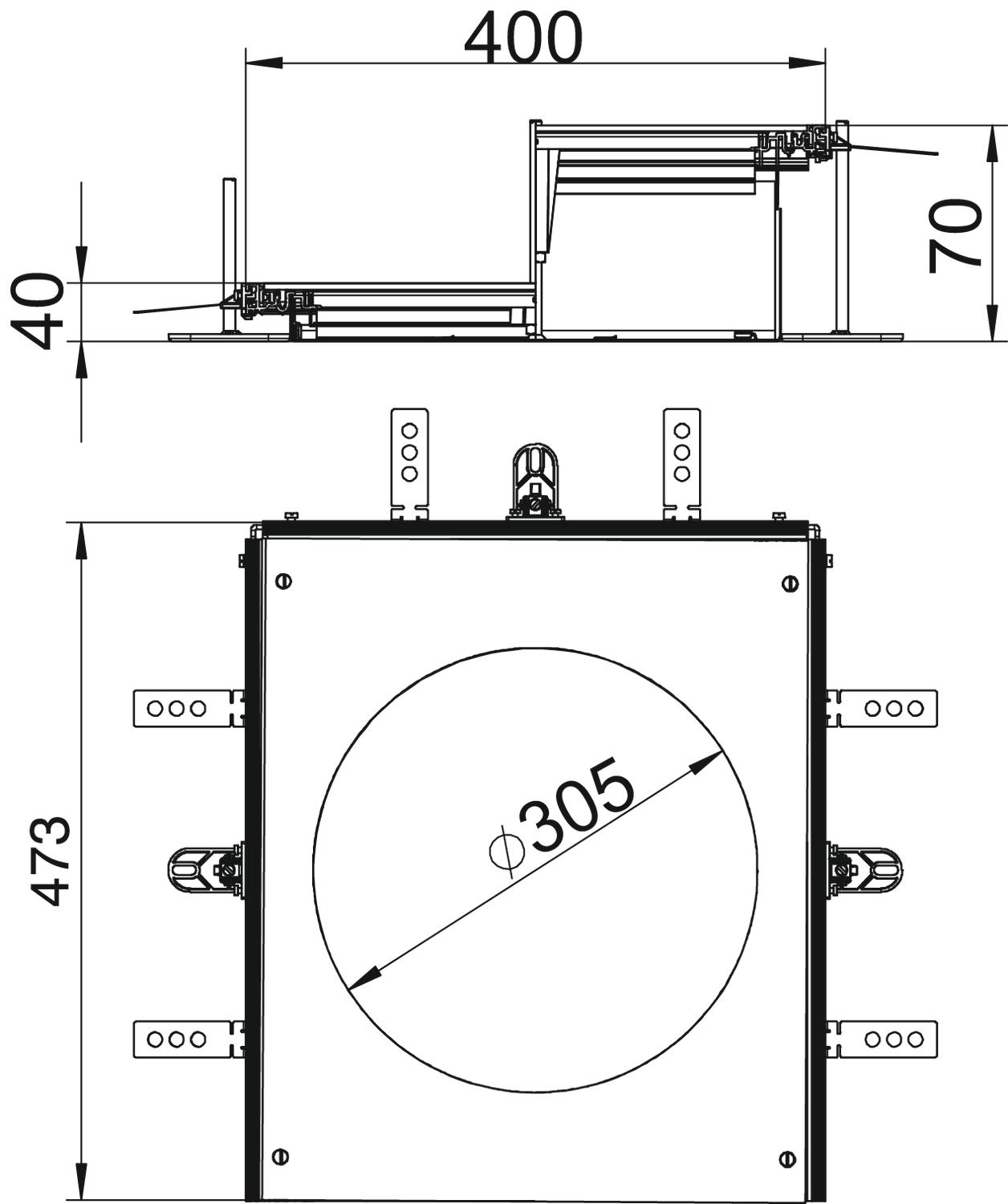

Abertura de montaje Para unidad portamecanismos Adecuado para canalización bajo pavimento no Adecuado para canalización cerrada a ras de pavimento no Adecuado para juntas de dilatación no Altura de canal máx. 70 mm Altura de canal mín. 40 mm Altura mínima de pavimento 40 Ancho 400 mm Apropiado para canalización abierta a ras de pavimento sí Con conexión equipotencial no Con orificio de conexión sí Con saliente sí Con tabique de separación no Desacoplable no Fijación de tapa con retención no Grosor del material de la tapa 4 Huella de CO2 (GWP) Cradle-to-Gate 48,9966 kg CO2e / 1 Unidad Longitud 473 mm Margen de nivelación máx. 70 mm Margen de nivelación mín. 40 mm Material Acero Medida A 400 mm Medida d Ø 305 mm Medida h 40 mm Número de aberturas de montaje 1 Orificio para la instalación de caja sobre el pavimento no Orificio para la instalación de unidad de montaje redondo Posibilidad de instalar una junta sí Superficie Galvanizado en banda Tamaño nominal para unidades portamecanismos R9 Tapa abertura de montaje sí Tapa desmontable sí Tapas 1 - Todos los tipos
- Descargas
-
Hoja de datos OKA-W A 4030R9 / 7424886 , 0.19MB , pdfDeclaración de conformidad UE OKA-W A 4030R9 / 7424886 , 0.13MB , pdfREACH Declaración de conformidad OKA-W A 4030R9 / 7424886 , 0.13MB , pdfRoHS Declaración de conformidad OKA-W A 4030R9 / 7424886 , 0.13MB , pdfHomologación Homologación VDE OKA , 0.18MB , pdfNo hay textos informativos disponibles para este producto
