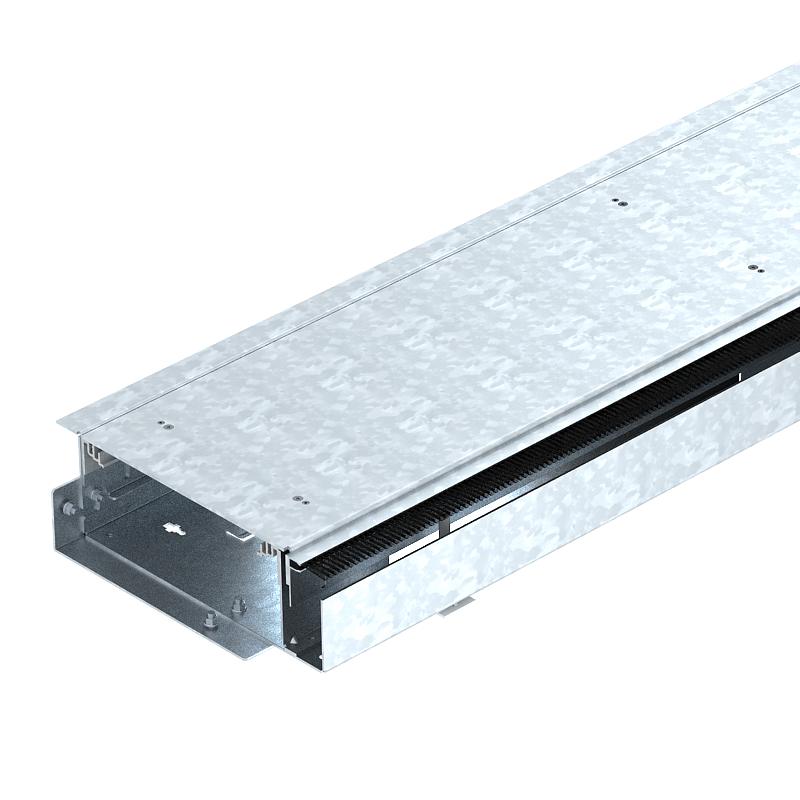

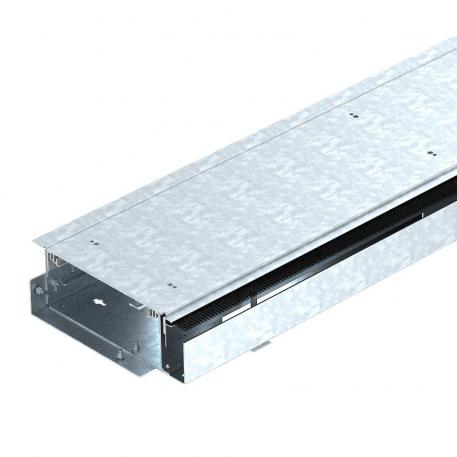

Unidad de canal con escobilla protectora

Código 7403816 | EAN 4012195845935

7403816 / OKB U 25085 BLON
2000 mm
250 mm
Descripción de producto

Descripción de producto

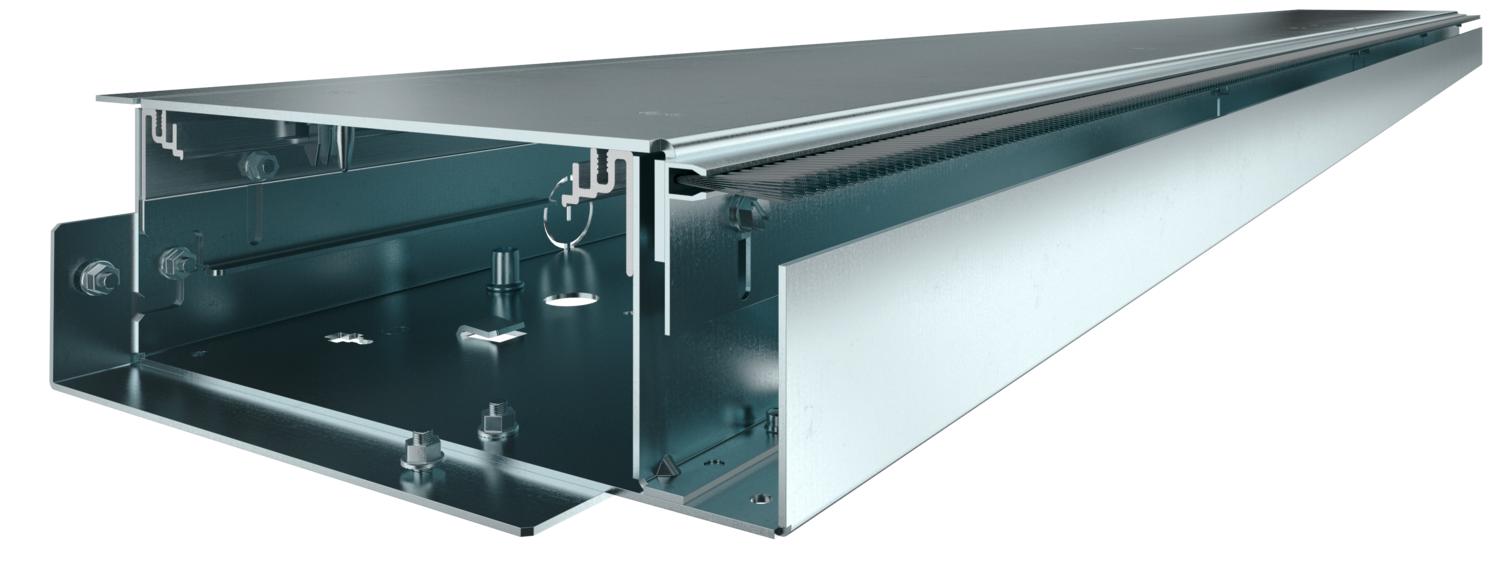

Unidad de canal lista para el montaje para el enrutamiento de cables y para la instalación de dispositivos, que consta de un base de canal con dos tapas, una escobilla protectora de altura regulable y un perfil marcador de pavimento para la limitación de solera en zonas de perfiles de puertas y delante de hornacinas para radiadores. El volumen de suministro incluye dos juntas soportes de tapa y un conector. Para el ajuste de altura se requieren seis unidades de nivelación.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
Datos técnicos

Datos técnicos

Abertura de montaje Sin
Adecuado para juntas de dilatación no
Altura 93 mm
Altura mínima de pavimento 93
Ancho 250 mm
Carga vertical, superficie grande hasta 5.000 N
Carga vertical, superficie pequeña hasta 3.000 N
Chapa de base
Con conexión equipotencial no
Con orificio de conexión no
Con saliente
Con tabique de separación no
Cuidados del suelo seco
Desacoplable

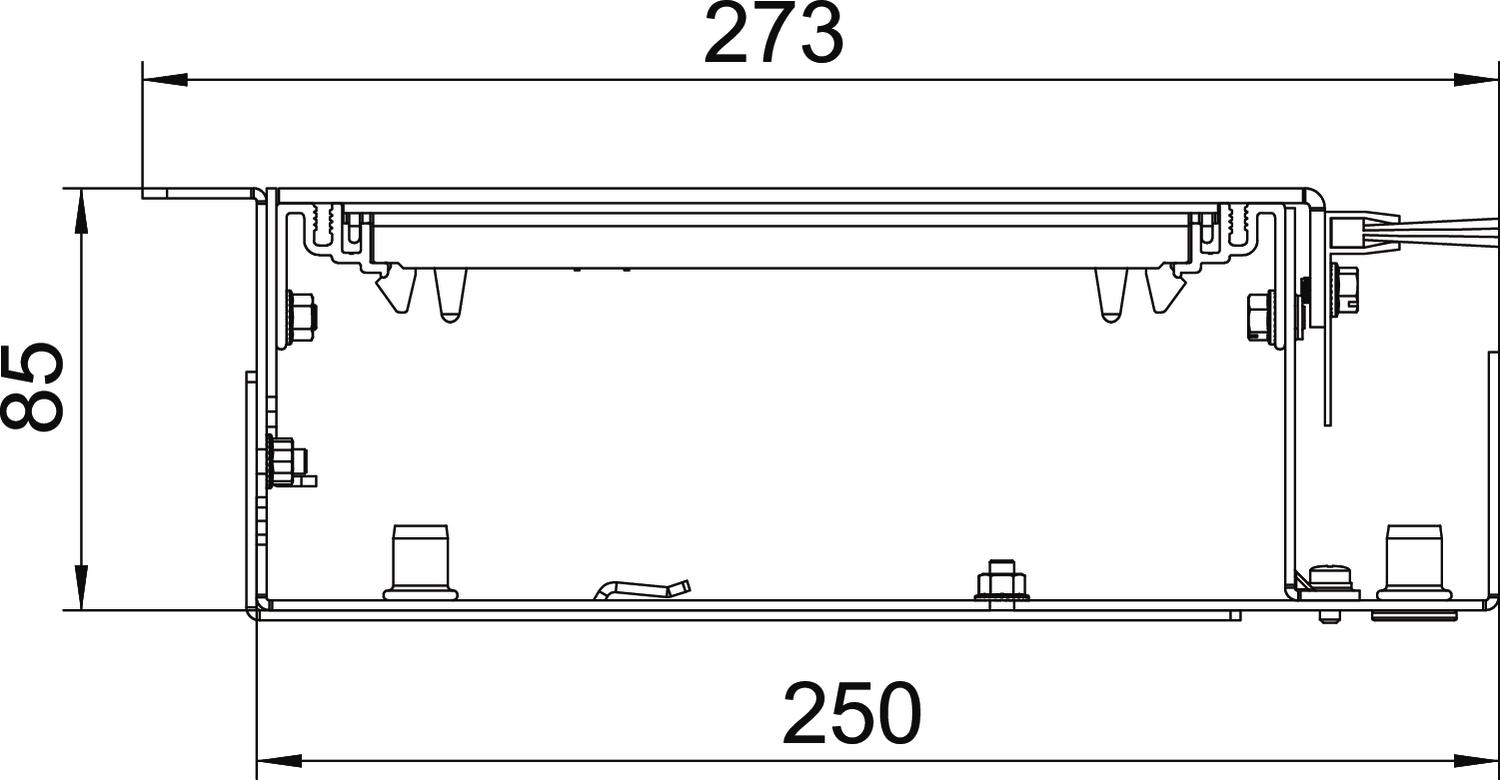

Dimensión 2000x273x80
Fijación de tabique de separación enchufar
Fijación de tapa con retención
Longitud 2000 mm
Material Acero
Medida h 85 mm
Modelo para carga pesada
Número de conductos 2 St.
Orificio para la instalación de caja sobre el pavimento no
Posibilidad de instalar una junta no
Sección efectiva 11500 mm²
Sección elevación a 4231 mm²
Sección elevación b 7306 mm²
Superficie Galvanizado en banda
Tamaño nominal para unidades portamecanismos 250
Tapa abertura de montaje no
Tapa desmontable
Todos los tipos

Todos los tipos

Tipo Longitud Ancho Código Cantidad Mín. ud. de venta
OKB U 25085 BLON 2000 mm 250 mm 7403816
2 m
Accesorios

Accesorios del sistema

Productos Tipo Código Cantidad Mín. ud. de venta
Tapa final de canal Tapa final de canal OKB ES 25085 7403820
20 Unidad
Ángulo interior, sin unidad de nivelación Ángulo interior, sin unidad de nivelación OKB IE 25085 ON 7403826
1 Unidad

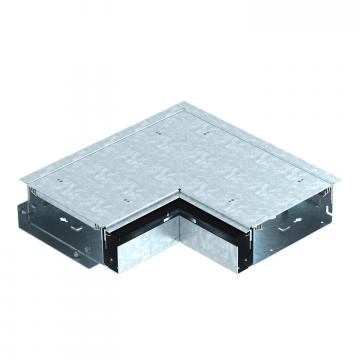

Ángulo exterior, sin unidad de nivelación Ángulo exterior, sin unidad de nivelación OKB AE 25085 ON 7403831
1 Unidad
Pieza en T, sin unidades de nivelación Pieza en T, sin unidades de nivelación OKB TS 25085 ON 7403836
1 Unidad
Tabique separador OKB Tabique separador OKB OKB TW 85240 7403841
50 Unidad
Soportes para cubeta Soportes para cubeta OKB IT 7403850
20 Unidad

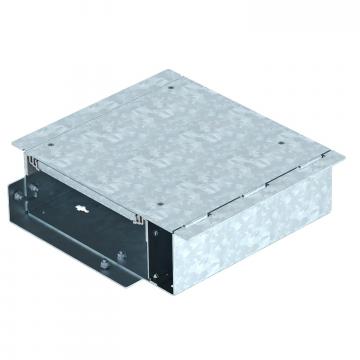

Pasamuros Pasamuros OKB WD 25085 7403890
1 Unidad

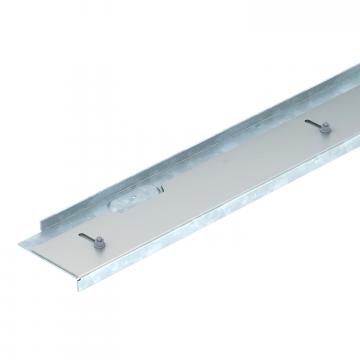

Perfil para delimitación de pavimento Perfil para delimitación de pavimento OKB EP 1000 7403895
1 Unidad

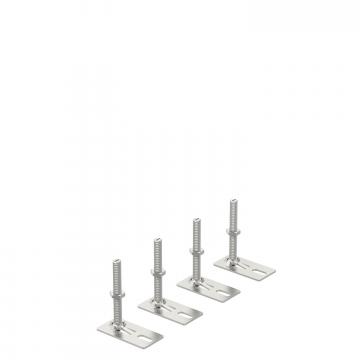

Unidad de nivelación RKNEV2 Unidad de nivelación RKNEV2 RK NEV2 70 7405814
10 Unidad de embalaje
Cubeta universal UT4, Modul 45®, longitud de sistema 208 mm Cubeta universal UT4, Modul 45®, longitud de sistema 208 mm UT4 45 4 7408727
5 Unidad
Toma de tierra Toma de tierra 8AWR 6288704
10 Unidad

Accesorios de montaje

Productos Tipo Código Cantidad Mín. ud. de venta
Plantilla para taladrar para canal con escobilla protectora Plantilla para taladrar para canal con escobilla protectora OKB BS BL 7403883
10 Unidad
Descargas

Descargar

No hay textos informativos disponibles para este producto
