Unidad de nivelación 36 | 35 | 105

morepic-1

morepic-2

Unidad de nivelación

Código 7399920 | EAN 4012196331918

Código / Tipo

Ancho	36 mm

Margen de nivelación mín.

Margen de nivelación máx.

Descripción de producto

Descripción de producto

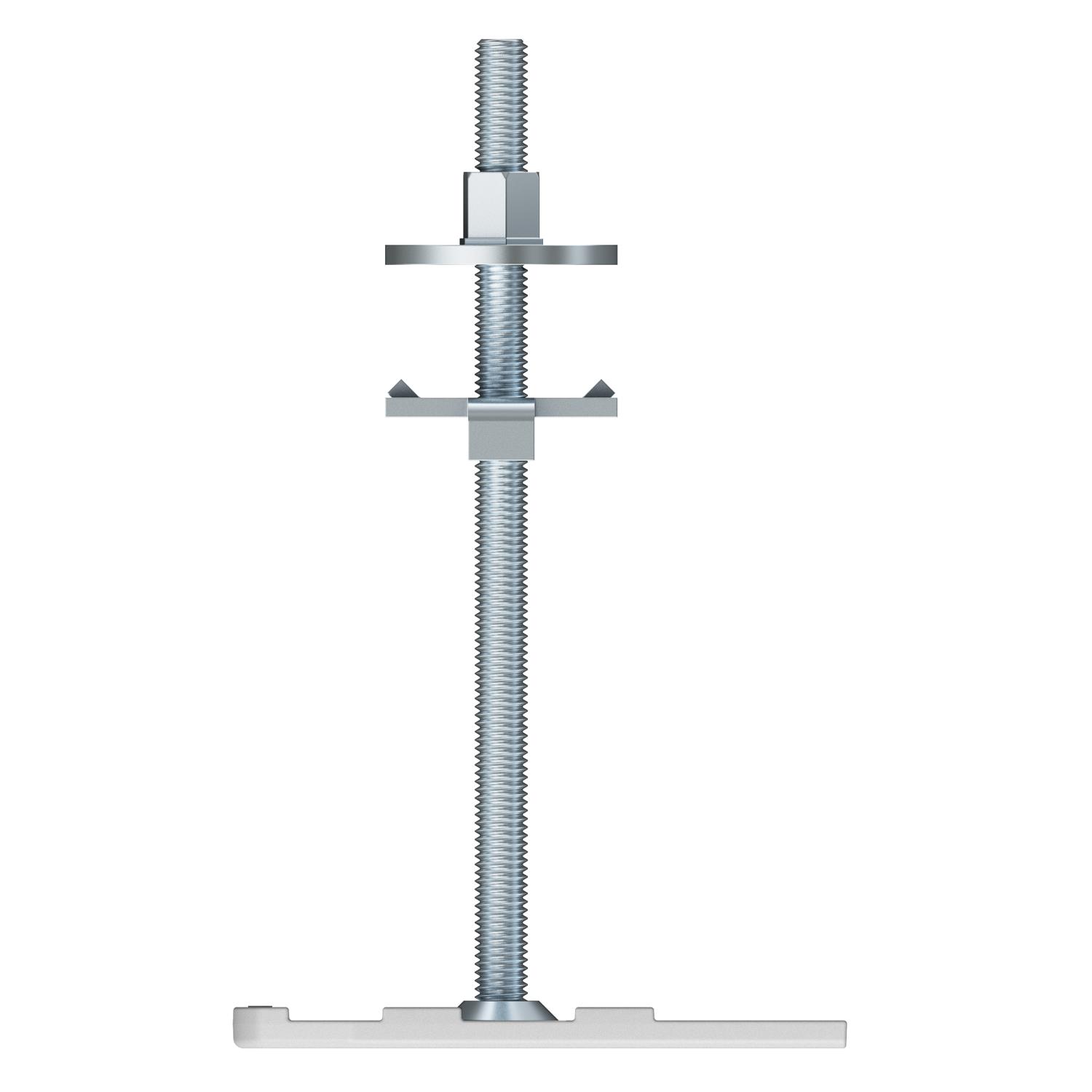

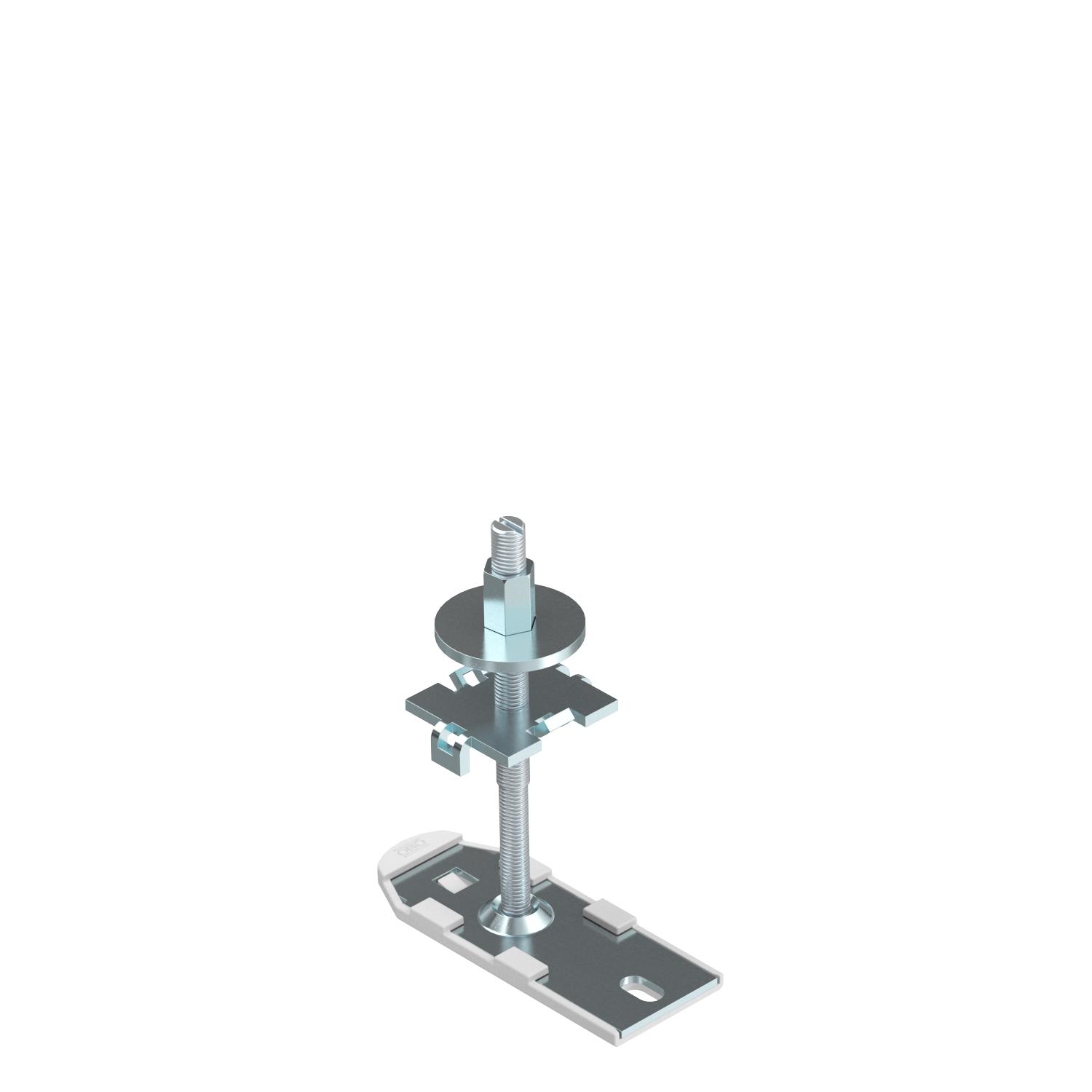

Juego de unidad de nivelación para componentes de sistema IBK.

Para la nivelación de cajas, conectores y apoyos.

Datos técnicos

Dimensiones

Altura	110 mm
Ancho	36 mm
Longitud	92,5 mm
Margen de nivelación máx.	105 mm

Margen de nivelación mín.	35 mm
Material	Acero
Medida h	110 mm
Superficie	Galvanizado en banda

Todos los tipos

Todos los tipos

Tipo	Ancho	Margen de nivelación mín.	Margen de nivelación máx.	Código	Cantidad	Mín. ud. de venta
IBNEV 110	36 mm	35 mm	105 mm	7399920	Unidad	10 Unidad
IBNEV 150	36 mm	75 mm	145 mm	7399923	Unidad	10 Unidad
IBNEV 190	36 mm	115 mm	185 mm	7399926	Unidad	10 Unidad
IBNEV 230	36 mm	155 mm	225 mm	7399929	Unidad	10 Unidad

Descargas

Hoja de datos IBNEV 110 / 7399920 , 0.15MB , pdf

Folleto Sistema de canalización empotrado en el forjado IBK , 2.10MB , pdf

Catálogo Sistemas de instalación sobre suelo y aplicaciones bajo suelo en hormigón , 42.28MB , pdf

Instrucciones de montaje Im-Beton-Kanalsystem IBK , 3.27MB , pdf

Gráfico del producto IBNEV 110 / 7399920, 38.40 kB, jpg

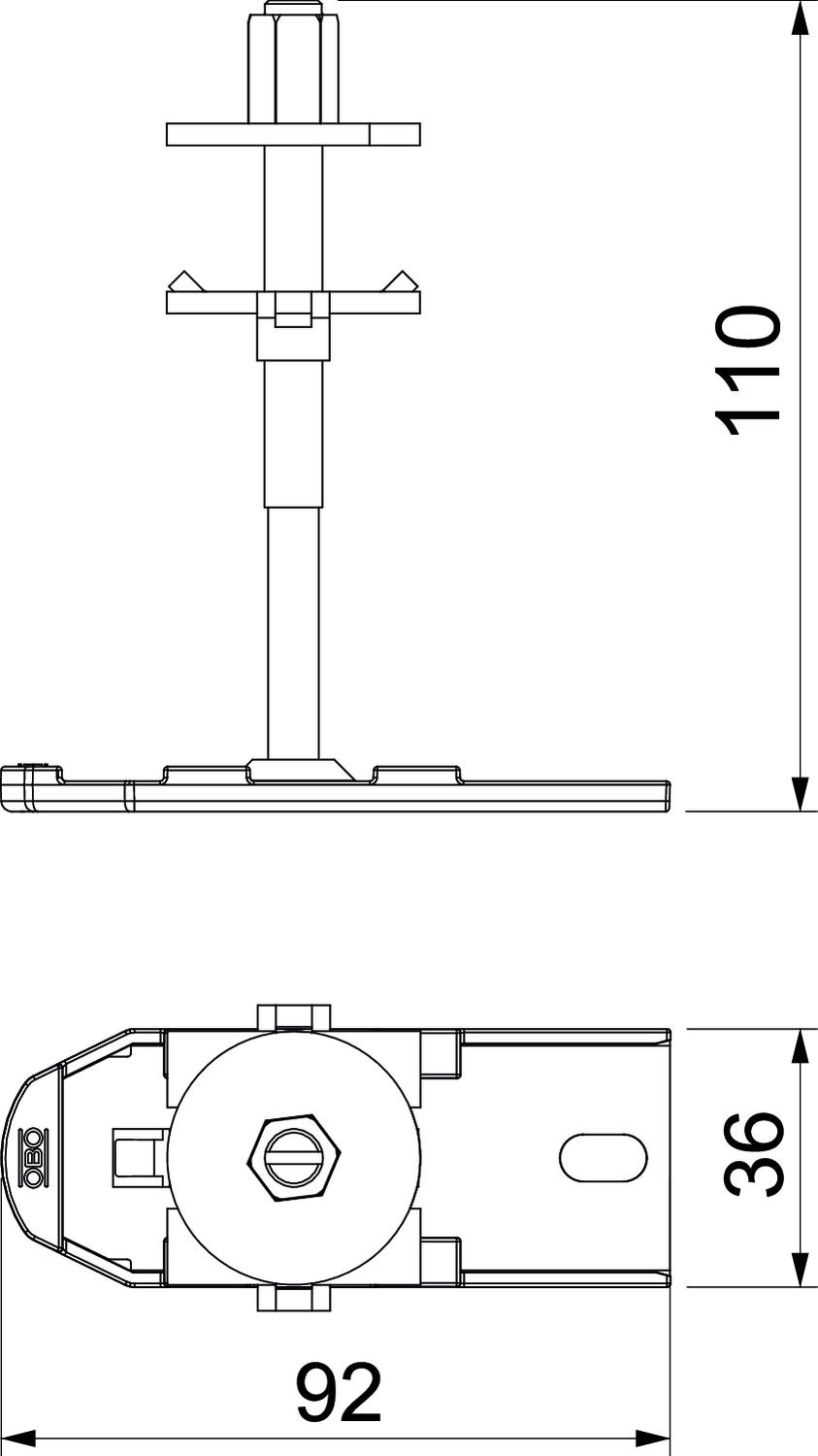

Dibujo acotado IBNEV 110 / 7399920, 56.84 kB, jpg

IBNEV 110 / 7399920
