Unidad de nivelación para la junta de soporte de tapa, altura 170-245 mm 170 | 245

morepic-1

morepic-2

Unidad de nivelación para la junta de soporte de tapa, altura 170-245 mm

Código 7424846 | EAN 4012195245148

Código / Tipo	7424846 / NE DSU2 17075

Margen de nivelación mín.	170 mm

Margen de nivelación máx.	245 mm

Descripción de producto

Descripción de producto

Para reforzar por el centro una junta de soporte de tapa con los anchos 400, 500 o 600.

Datos técnicos

Datos técnicos

Accesorios	sí
Adecuado para canalización cerrada a ras de pavimento	no
Altura de canal máx.	245 mm
Altura de canal mín.	170 mm
Altura mínima de pavimento	40
Ancho	35 mm
Desacoplable	no

Margen de nivelación máx.	245 mm
Margen de nivelación mín.	170 mm
Material	Acero
Pieza de repuesto.	no
Soportes para alojar cajas portamecanismos	no
Superficie	Galvanizado en banda

Todos los tipos

Todos los tipos

Tipo	Margen de nivelación mín.	Margen de nivelación máx.	Código	Cantidad	Mín. ud. de venta
NE DSU2 17075	170 mm	245 mm	7424846	Unidad	75 Unidad

Descargas

Hoja de datos NE DSU2 17075 / 7424846 , 0.15MB , pdf

Catálogo Sistemas de instalación sobre suelo y aplicaciones bajo suelo en hormigón , 42.28MB , pdf

Declaración de conformidad NE DSU2 17075 / 7424846 , 0.22MB , pdf

Homologación Homologación VDE OKA , 0.18MB , pdf

Descargar

Instrucciones de montaje Instrucciones de montaje de sistemas de canalización a ras del suelo OKA-G y OKA-W , 0.02MB , pdf

Descargar

Instrucciones de montaje Instrucciones de montaje NEDSU2/4030; NEDSU2/6050; NEDSU2/10075; NEDSU2/17075 , 0.08MB , pdf

Descargar

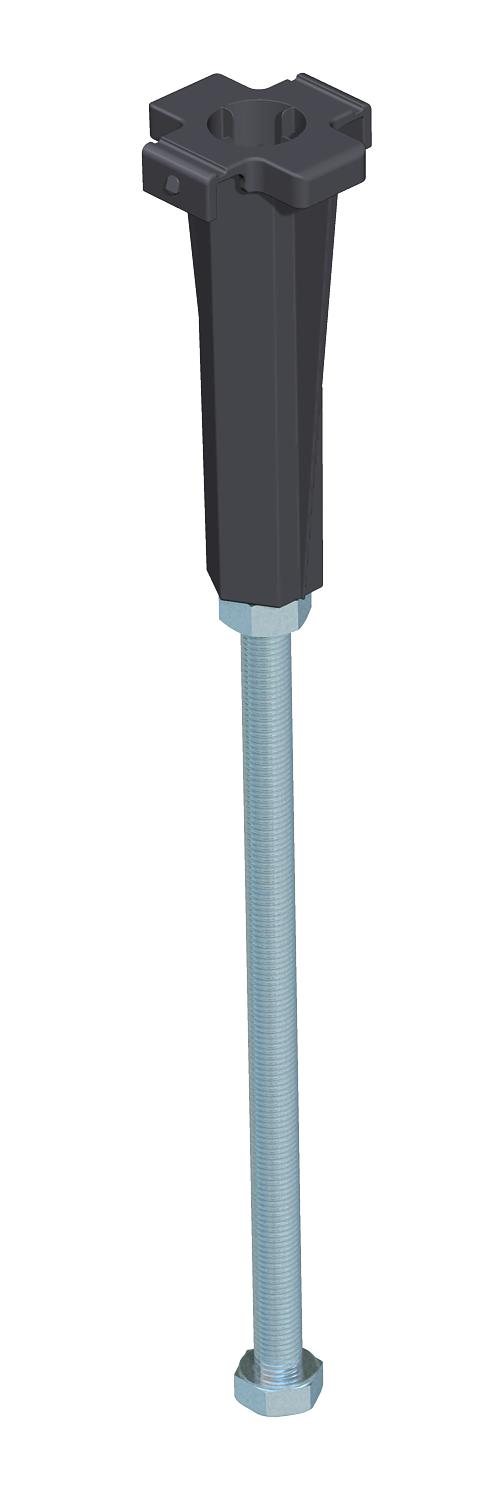

Gráfico del producto NE DSU2 17075 / 7424846, 24.85 kB, jpg

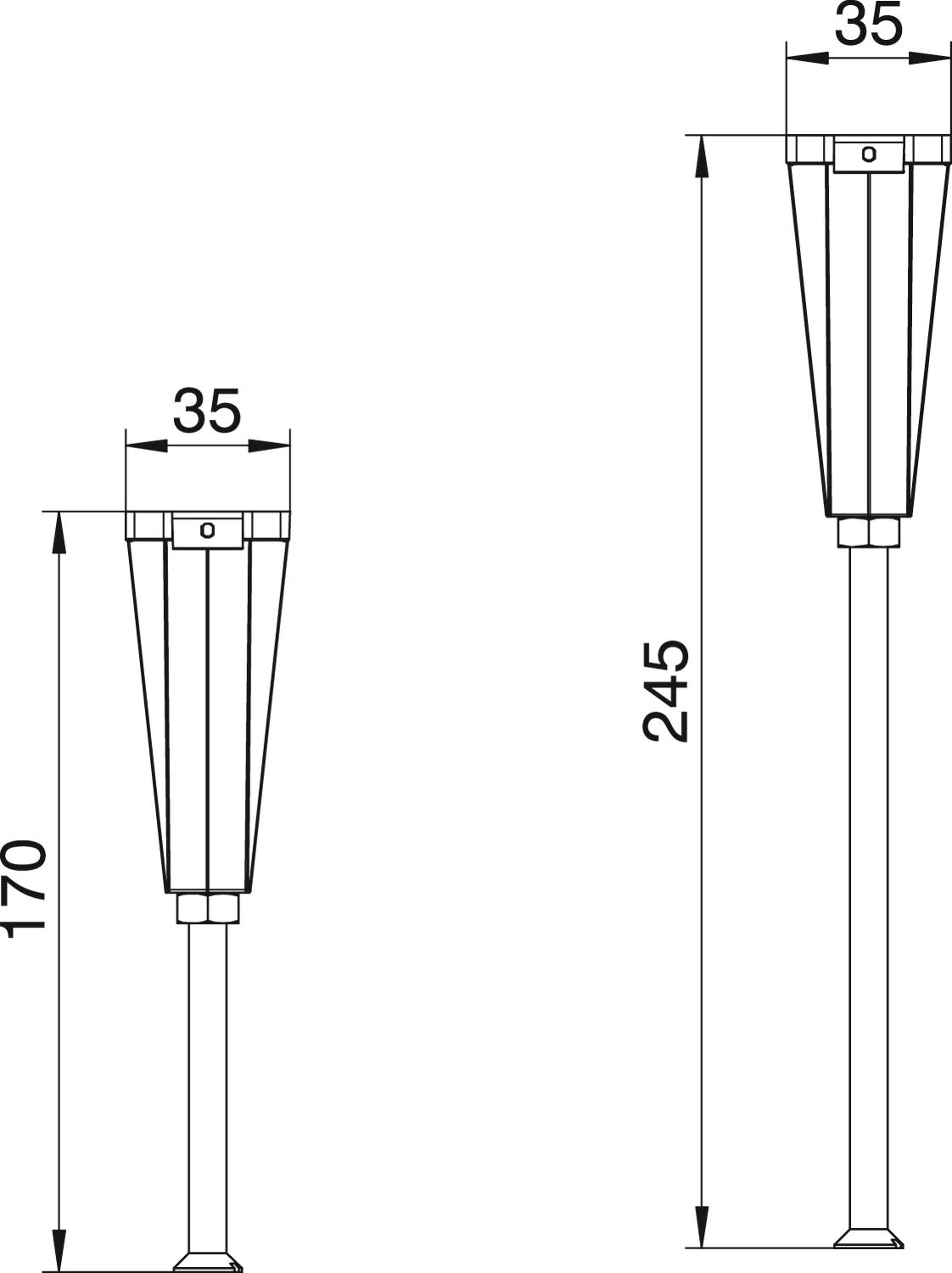

Dibujo acotado NE DSU2 17075 / 7424846, 50.89 kB, jpg

No hay textos informativos disponibles para este producto
