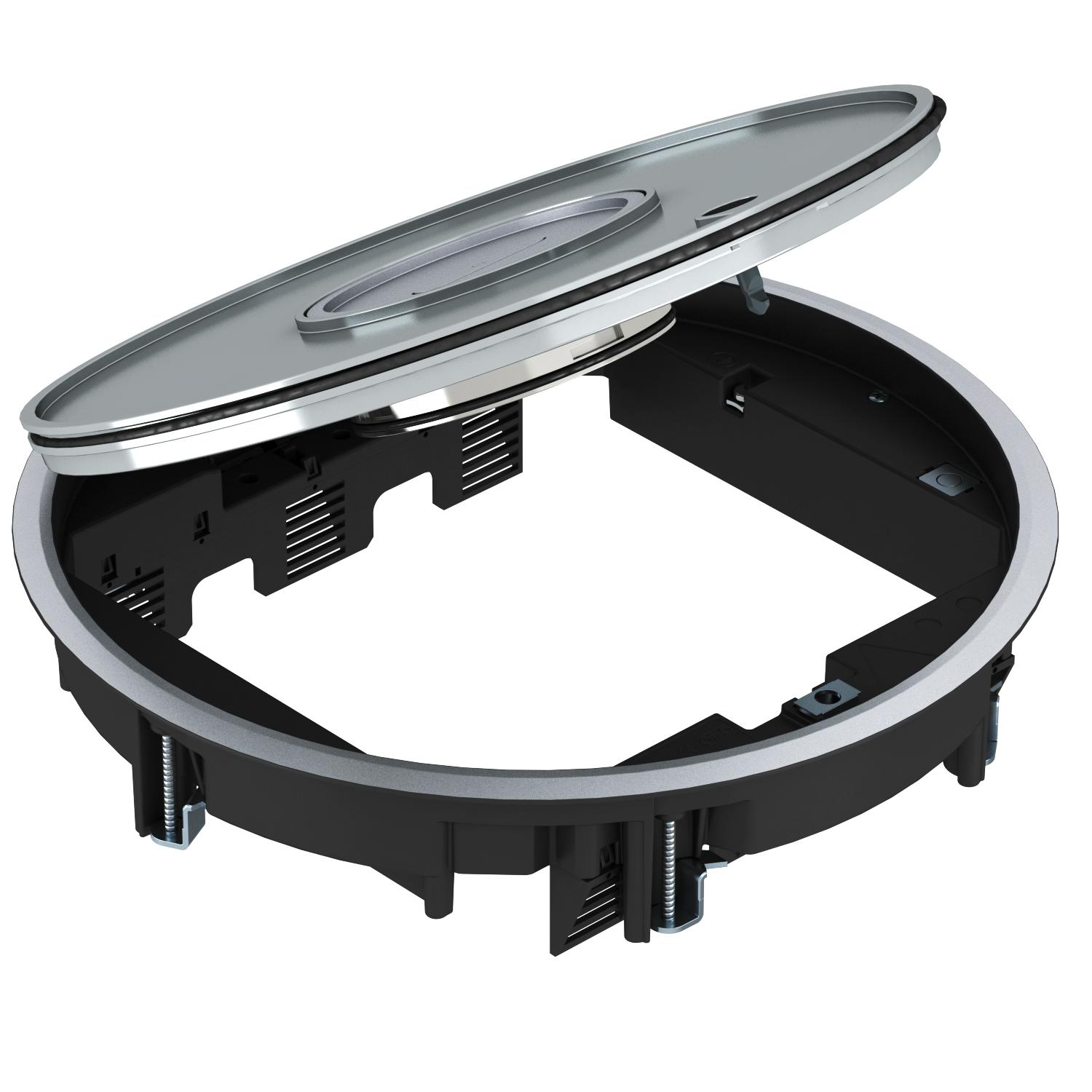

Unidad portamecanismos GRAF9-2 BA3, limpieza con agua, con entalladura para revestimiento de suelo

Código 7405743 | EAN 4012196581634

7405743 / GRAF9-2 BA3
3 mm
R9
Descripción de producto

Descripción de producto

Conjunto portamecanismos con tubo para suelos que precisan una limpieza con agua para un máximo de 12 mecanismos individuales Modul 45 en 3 soportes universales UT4, montaje en sistemas de canalización y suelos modulares.

Superficie de aluminio pulida a alto brillo con una entalladura para revestimiento de suelo de 3 mm. Para una profundidad de montaje de 65 mm.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
Datos técnicos

Datos técnicos

Adecuado para canalización bajo pavimento
Adecuado para canalización cerrada a ras de pavimento
Altura del piso mín. 80 mm
Apropiado para canal bajo suelo
Apropiado para instalación de suelo técnico
Apropiado para limpieza con agua
Apropiado para montaje en suelo hueco / técnico
Autorizaciones VDE
Carga vertical, superficie grande hasta 10.000 N
Carga vertical, superficie pequeña hasta 3.000 N
Con entalladura para revestimiento de suelo
Cuidados del suelo húmedo
Diámetro de montaje 305
Diámetro exterior 325 mm

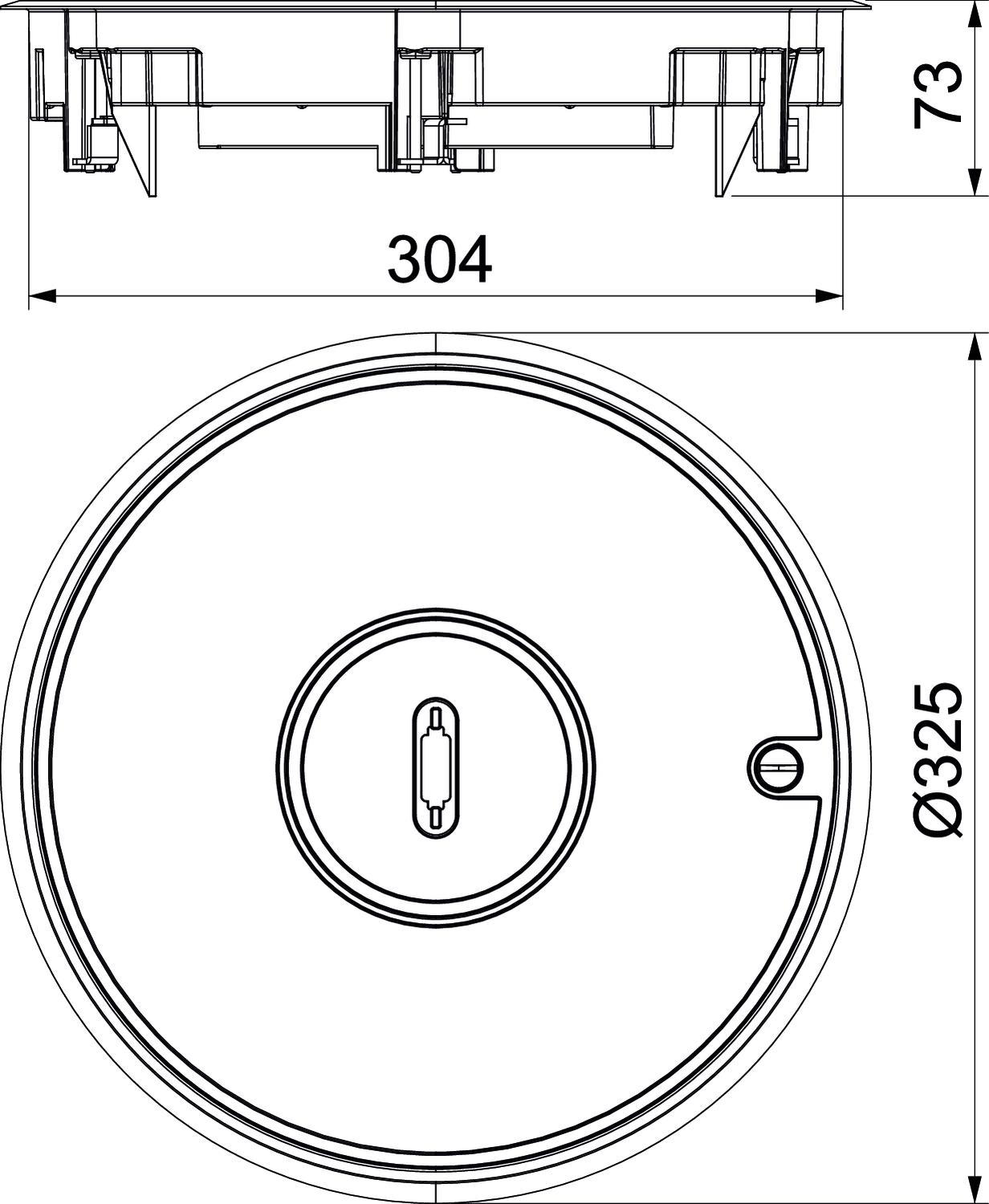

Dimensión Ø325x73
Espesor del revestimiento del suelo 3 mm
Grado de protección (IP) mientras se está utilizando IP20
Grado de protección (IP) si no se está utilizando IP45
Grado de protección código IK IK10
Marco para revestimiento del suelo
Material Aluminio fundido
Mecanismo de apertura Pasador giratorio
Modelo de salida de cable Tubo
Modelo del marco marco protector de moqueta ,
Modelo para carga pesada
Número de cajas portamecanismos 3
Número de dispositivos instalables 12
Posibilidad de instalar una junta
Tamaño nominal para unidades portamecanismos R9
Tipo de sistema de montaje UT4
Versión redondo
Todos los tipos

Todos los tipos

Tipo Espesor del revestimiento del suelo Tamaño nominal para unidades portamecanismos Código Cantidad Mín. ud. de venta
GRAF9-2 BA3 3 mm R9 7405743
1 Unidad
Accesorios

Accesorios del sistema

Productos Tipo Código Cantidad Mín. ud. de venta
Prolongación ranurada Prolongación ranurada GES RV 7407536
20 Unidad
Cubeta universal UT4, Modul 45®, longitud de sistema 208 mm Cubeta universal UT4, Modul 45®, longitud de sistema 208 mm UT4 45 4 7408727
5 Unidad
Soporte de montaje para soportes de datos, longitud de sistema 208 mm Soporte de montaje para soportes de datos, longitud de sistema 208 mm MTU 3 7407840
10 Unidad
Placa de soporte 2 x tipo C para cubeta de montaje Placa de soporte 2 x tipo C para cubeta de montaje MTM 2C 7407788
15 Unidad
