Unidad portamecanismos GRAF9-2 con UT4 45

Código 7429604 | EAN 4012196086726

Descripción de producto
Descripción de producto
Unidad portamecanismos GRAF9 para pavimentos que precisan limpieza con agua, con todos los accesorios de sistema necesarios para el montaje directo en suelos técnicos en interiores.

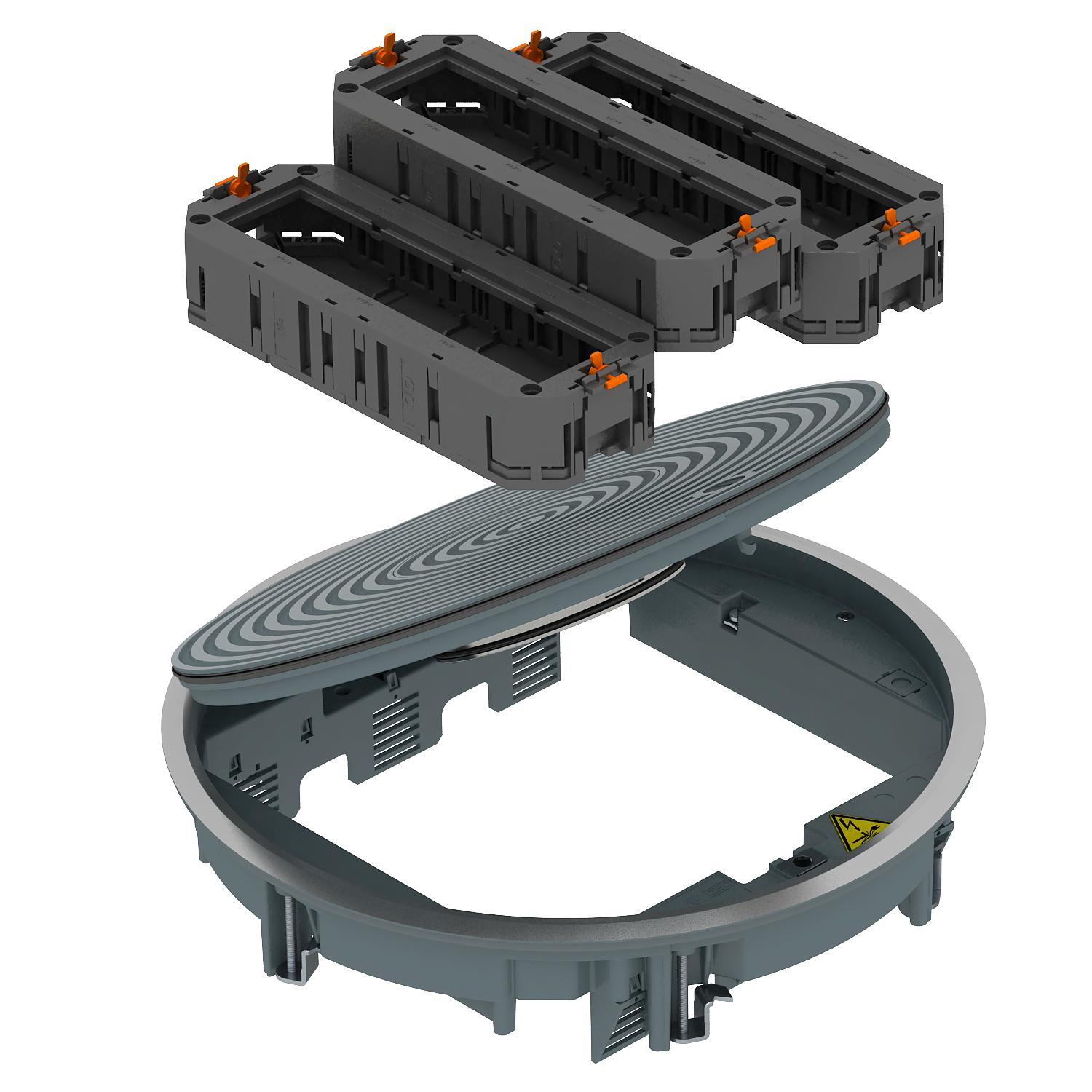

El volumen de suministro incluye:
- unidad portamecanismos GRAF9 con ángulo de fijación universal,
- tres soportes universales UT4/45 para cuatro mecanismos Modul 45® cada uno.
La tapa abatible tiene una estructura de círculos concéntricos. Superficie metálica brillante con estructura estriada, ranuras lacadas, en color RAL 9011, negro grafito.
Marco protector y tapa abatible de fundición inyectada de aluminio, tubo de poliamida.
La profundidad mínima de montaje es de 75 mm (en caso de uso de dos soportes universales UT4/45) o 110 mm (si se utiliza el soporte universal mediano).
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
Datos técnicos

Datos técnicos

Color gris hierro; RAL 7011

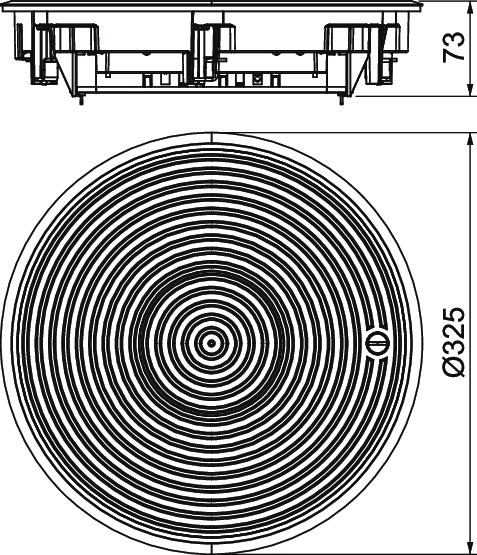

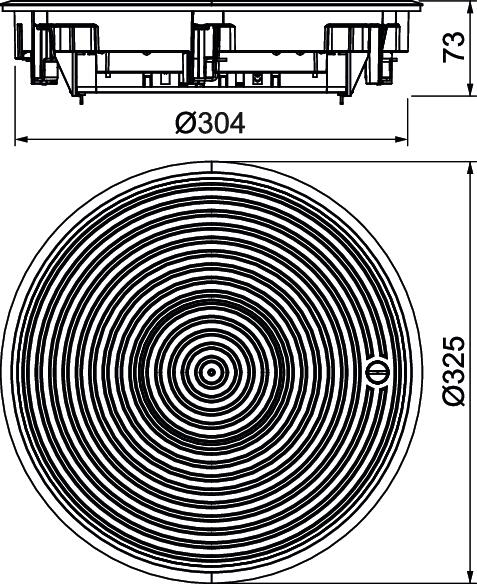

Dimensión Ø325X78
Grado de protección (IP) mientras se está utilizando IP20
Grado de protección (IP) si no se está utilizando IP45
Grado de protección código IK IK10
Material Aluminio fundido
Mecanismo de apertura Pasador giratorio
Modelo de salida de cable Tubo
Todos los tipos

Todos los tipos

Tipo Color Código Cantidad Mín. ud. de venta
GRAF9-2 KU 7011 gris hierro; RAL 7011 7429604
1 Unidad
GRAF9-2 KU 9011 negro grafito; RAL 9011 7429608
1 Unidad
