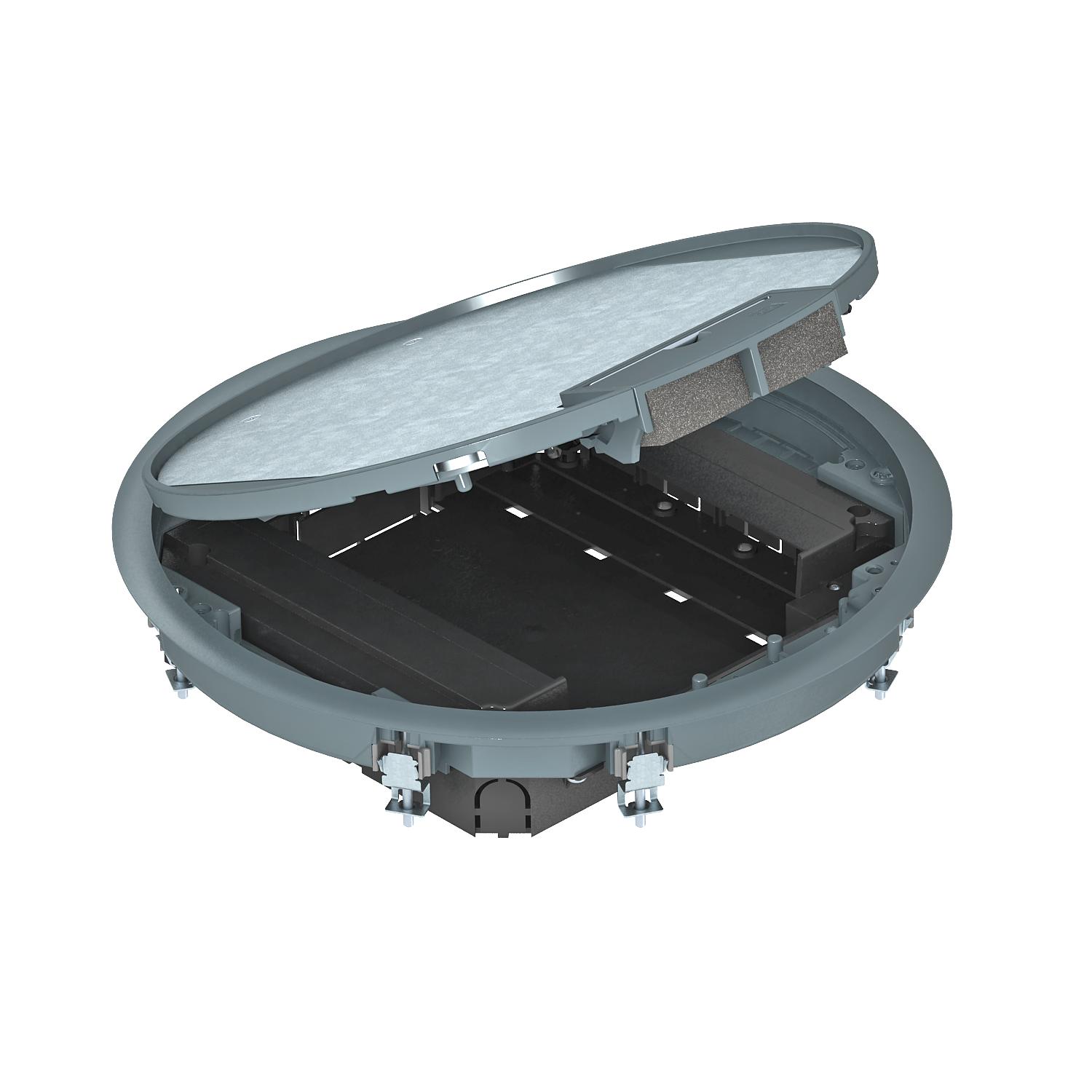

Unidad portamecanismos redonda para altura de pavimento 55 mm

Código 7405047 | EAN 4012195674450

5 mm
R9
Descripción de producto

Descripción de producto

Caja portamecanismos GESR9 con una altura de instalación fija de 55 mm en interior. Dispone de dos cubetas para el montaje vertical de mecanismos Modul 45 y cuatro descargadores de tracción. Es necesario usar dos marcos de montaje para instalar los mecanismos Modul 45.

Los módulos de datos se instalan con una placa de montaje MPMT45 opcional.

La caja portamecanismos está equipada con un soporte de montaje universal.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
Datos técnicos

Datos técnicos

Adecuado para canalización bajo pavimento
Adecuado para canalización cerrada a ras de pavimento
Altura de pavimento mín. 55 mm
Altura del piso mín. 58 mm
Apropiado para canal bajo suelo
Apropiado para instalación de suelo técnico
Apropiado para limpieza con agua no
Apropiado para montaje en suelo hueco / técnico
Carga vertical, superficie grande hasta 5.000 N
Carga vertical, superficie pequeña hasta 3.000 N
Color gris hierro; RAL 7011
Con entalladura para revestimiento de suelo no
Cuidados del suelo seco
Diámetro de montaje 304
Diámetro exterior 325 mm
Dimensión Ø325x61
Espesor del revestimiento del suelo 5 mm
Marco para revestimiento del suelo
Material Poliamida
Mecanismo de apertura Asidero
Modelo de salida de cable Salida de cable giratoria
Modelo para carga pesada no
Número de dispositivos instalables 8
Posibilidad de instalar una junta no
Profundidad de montaje 58 mm
Soportes para alojar cajas portamecanismos no
Tamaño nominal para unidades portamecanismos R9
Versión redondo

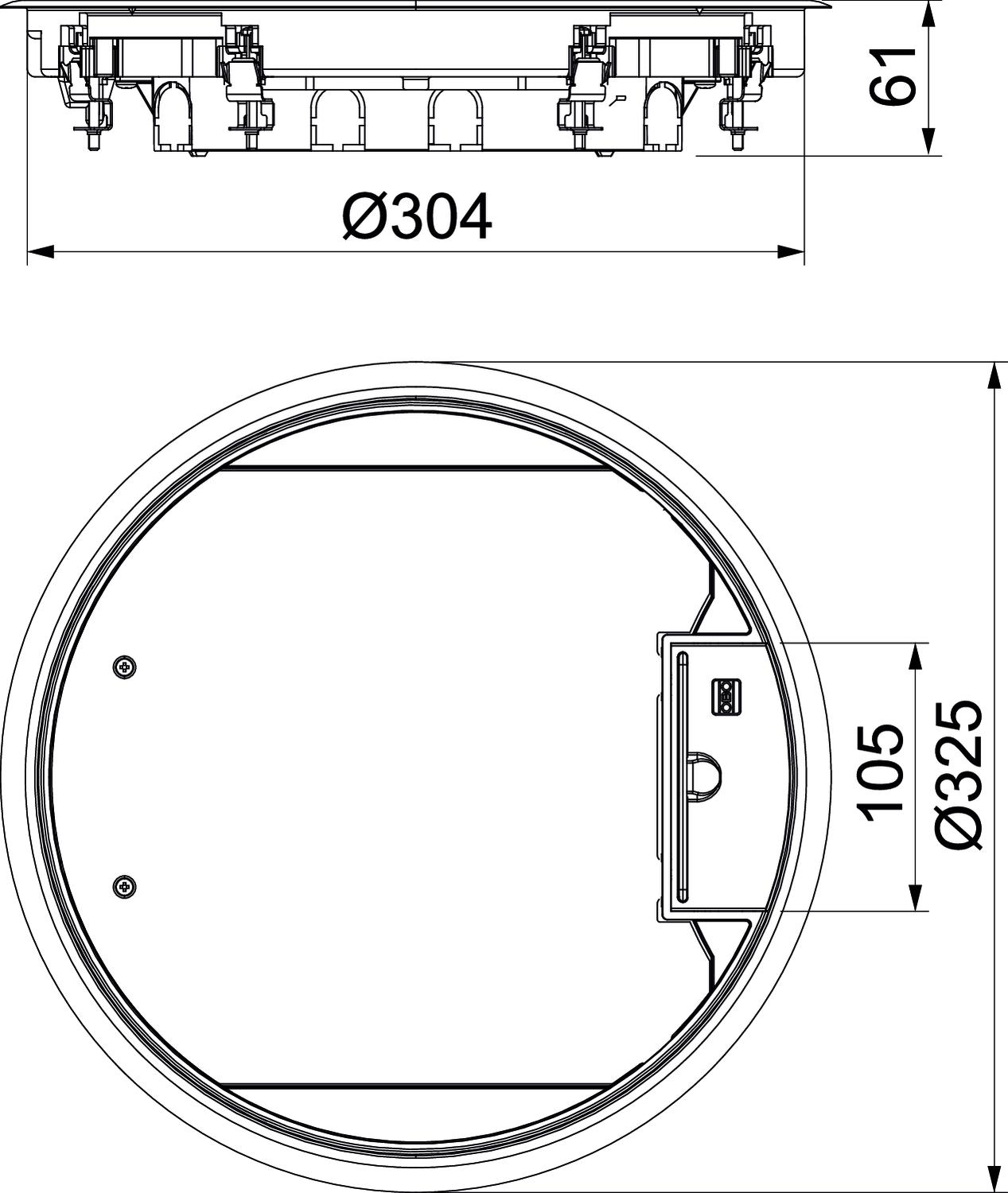

Dimensiones

Altura 61 mm
Ancho 325 mm
Longitud 325 mm
Todos los tipos

Todos los tipos

Tipo Espesor del revestimiento del suelo Tamaño nominal para unidades portamecanismos Color Código Cantidad Mín. ud. de venta
GESR9 55U V 7011 5 mm R9 gris hierro; RAL 7011 7405047
1 Unidad
GESR9 55U V 9011 5 mm R9 negro grafito; RAL 9011 7405049
1 Unidad
Accesorios

Accesorios del sistema

Productos Tipo Código Cantidad Mín. ud. de venta

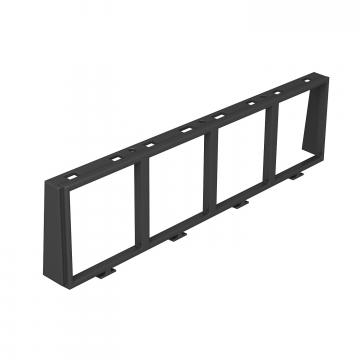

Marco de montaje para cuatro mecanismos Modul 45® simples Marco de montaje para cuatro mecanismos Modul 45® simples MT45V 4 7408670
5 Unidad
Marco de montaje para tres mecanismos Modul 45® simples Marco de montaje para tres mecanismos Modul 45® simples MT45V 3 7408672
5 Unidad

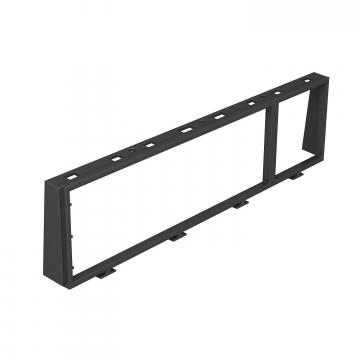

Marco de montaje para combinación de mecanismos Modul 45® triple y simple Marco de montaje para combinación de mecanismos Modul 45® triple y simple MT45V 3+1 7408680
5 Unidad

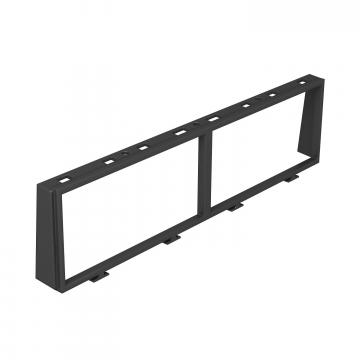

Marco de montaje para combinación de mecanismos Modul 45® doble y doble Marco de montaje para combinación de mecanismos Modul 45® doble y doble MT45V 2+2 7408682
5 Unidad

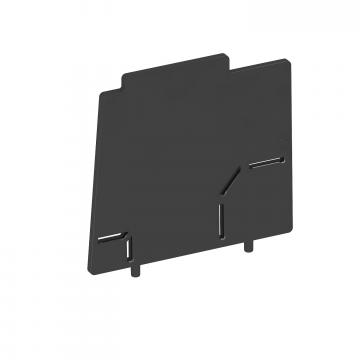

Tabique separador, vertical Tabique separador, vertical MT45V TW 7408693
1 Unidad

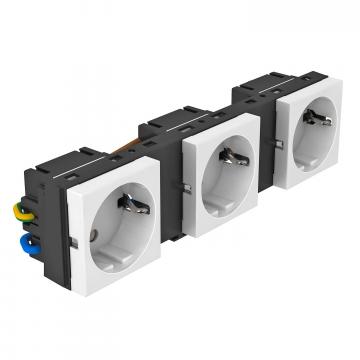

Marco de montaje para MT45V, prefabricado, con toma de tierra con enchufe Marco de montaje para MT45V, prefabricado, con toma de tierra con enchufe MT45V 3 3WS V 7408697
1 Unidad

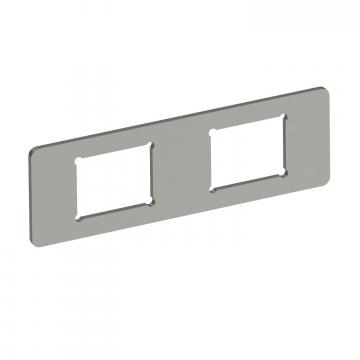

Placa de montaje 2 x tomas de datos tipo C para sistema 55 Placa de montaje 2 x tomas de datos tipo C para sistema 55 MPMT45 2C 7408705
1 Unidad
