Unión multifunción FT
Código 6225770 | EAN 4012196443390
- Descripción de producto
-
Descripción de producto

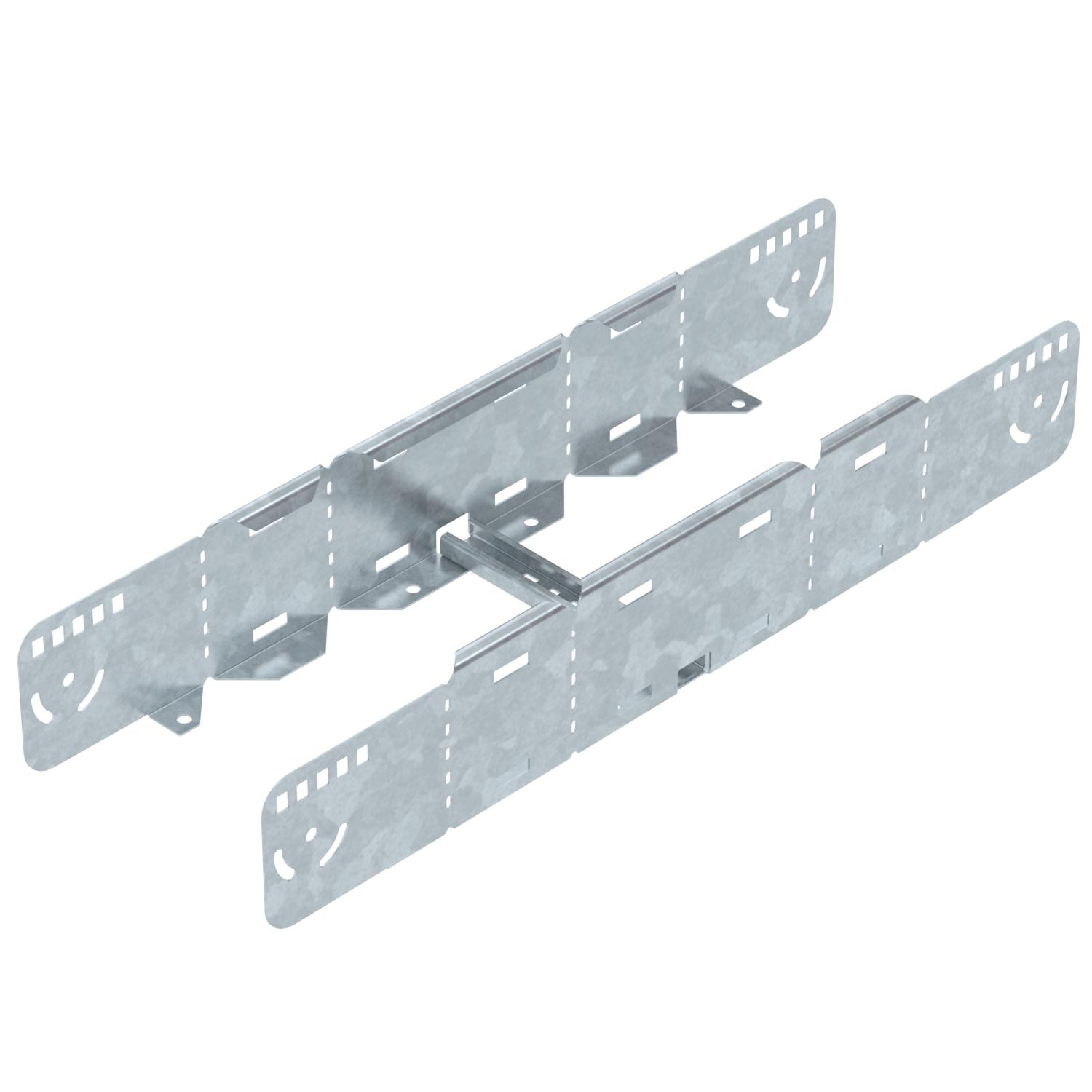

Unión multifunción para la conexión de bandejas de escalera con 110 mm de ala. Pueden generarse reducciones simétricas y asimétricas, curvas continuas de 0-60° y desviaciones de montaje.
-
- Datos técnicos
-
Datos técnicos
Acero inoxidable, barnizado no Apropiado para altura de sistema de bandejas portacables 110 mm Apropiado para anchura de sistema de bandejas portacables máx. 200 mm Apropiado para anchura de sistema de bandejas portacables mín. 200 mm Apropiado para bandeja de escalera sí Apropiado para bandeja de rejilla no Apropiado para bandeja portacables no Conector articulado horizontal no Conector articulado vertical no Dimensión 110x200 Espesor de chapa 1,5 mm Mantenimiento de función no Material Acero Superficie Galvanizado por inmersión en caliente Tipo de conexión Conector roscado Versión Unión recta y curva Dimensiones

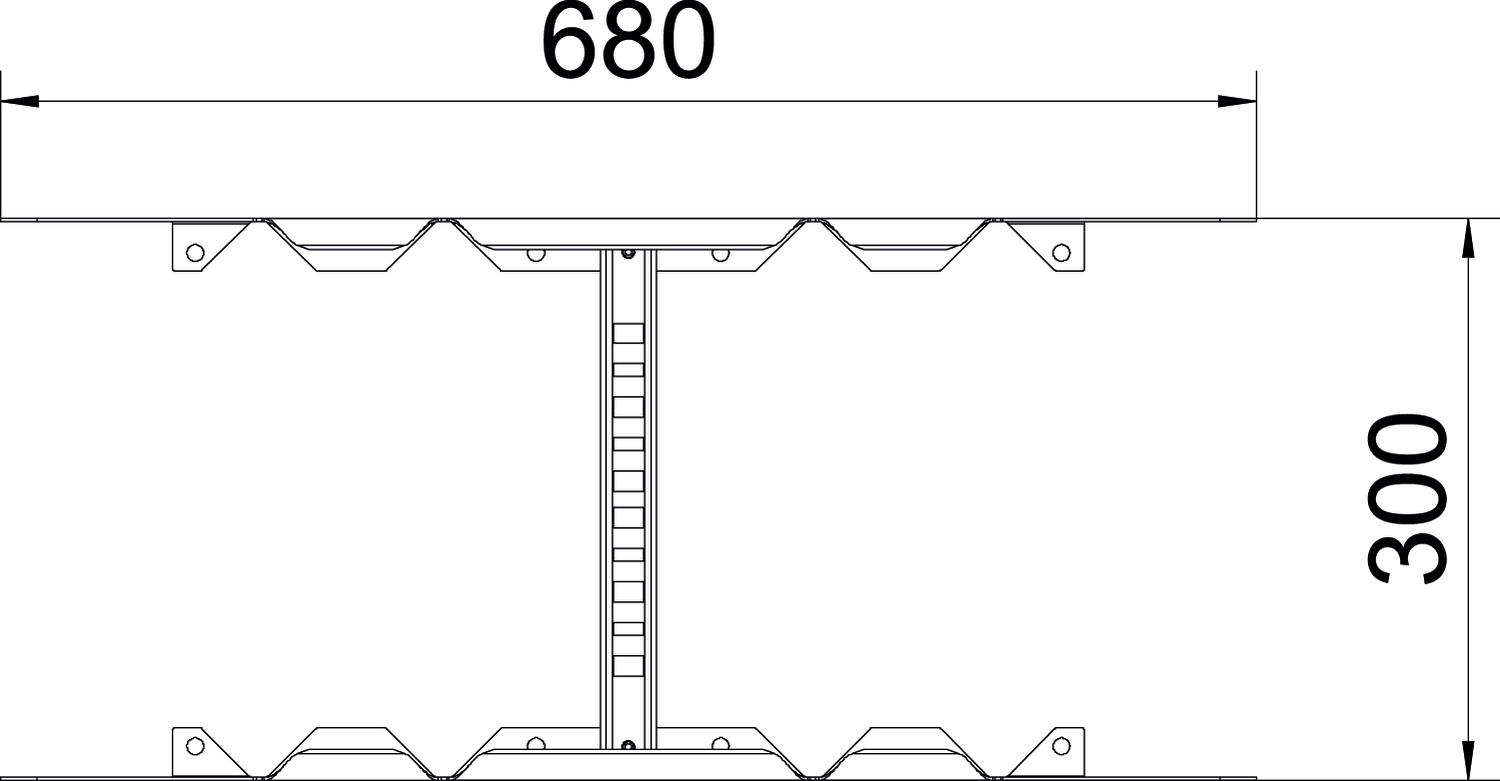

Altura 110 mm Ancho 200 mm Longitud 680 mm Medida B 200 mm - Todos los tipos
-
Todos los tipos
