Zócalo para sistemas fotovoltaicos V20 y V25 U-3PH

Código 5096626 | EAN 4012195447979

Descripción de producto
Descripción de producto
Zócalo para instalaciones fotovoltaicas (conexión Δ)

• Adecuado para partes activas V 50-B+C y V 25-B+C descargador combinado tipo 1+2
• Adecuado para partes activas V 20-C descargadores de sobretensiones tipo 2
• Circuito de protección contra las sobretensiones
• Conexión Δ
• Bajo nivel de protección en CC: < 2,4 kV (Uoc máx. = 745V CC con V20-C/0-550)
• Bajo nivel de protección en CC: < 1,5 kV (Uoc máx. = 505V CC con V25-B+C/0-385)
• Bajo nivel de protección en CC: < 1,3 kV (Uoc máx. = 350V CC con V50-B+C/0-280)
• Conexiones marcadas

Aplicación: en instalaciones fotovoltaicas entre los módulos fotovoltaicos y los inversores.

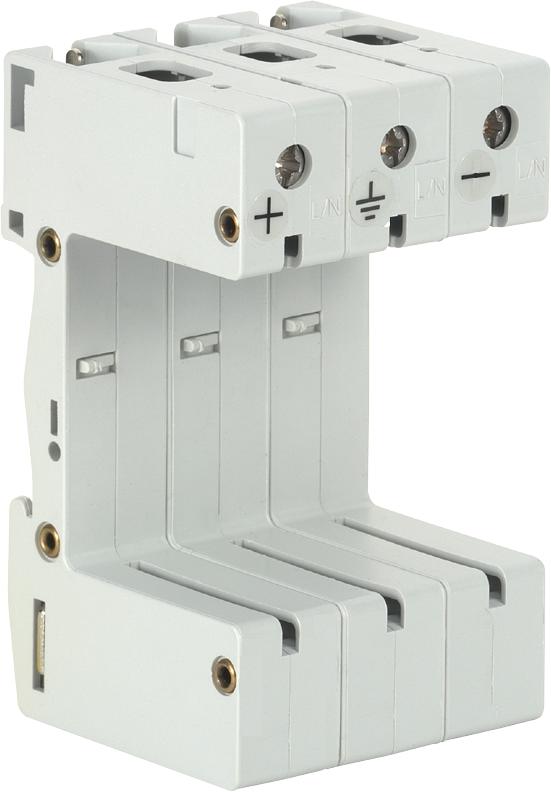

V 20-C/U-3: Zócalo

• Para V 25-B+C o V 20-C
• Conexiones marcadas
• Para circuito en Y en instalaciones fotovoltaicas
(con parte activa V20-C/0-440; Uoc hasta 1000V CC)
(con parte activa V25-B+C/0-385; Uoc hasta 800V CC)
(conexión del zócalo: borne L1=positivo; borne L2=tierra; borne L3=negativo; borne de tierra=libre)

Aplicación: En instalaciones fotovoltaicas entre los módulos fotovoltaicos y el inversor.

  • 5 años de garantía
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Dispositivo de protección combinada del tipo 1 y 2
  • Dispositivo de protección según la norma UNE EN 61643-11 o IEC 61643-11
  • Transición entre las zonas LPZ 0 a 1
  • Transición entre las zonas LPZ 1 a 2
  • Installation, electrotechnical expertise
Datos técnicos

Datos técnicos

Clase de protección IP20

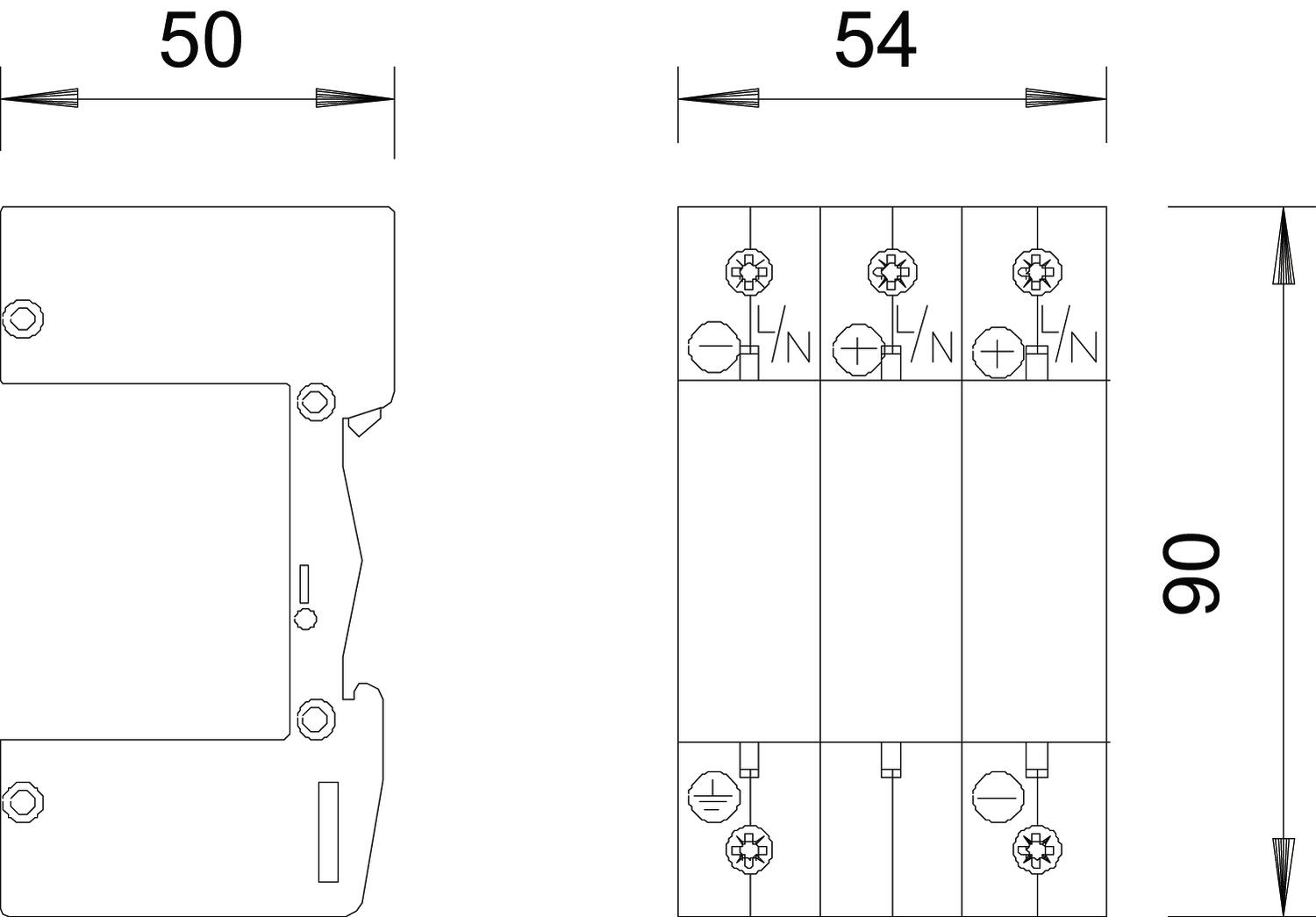

Dimensión 3-PH
Modelo de polos 3
Sección transversal de conductor rígido (unifilar/multifilar) máx. 35 mm²
Sección transversal de conductor rígido (unifilar/multifilar) mín. 2,5 mm²
Señalización en el dispositivo ninguna
Señalización remota no
Temperatura de servicio máx. 80 °C
Temperatura de servicio mín. -40 °C
Versión de 3 polos para instalación fotovoltaica
Todos los tipos

Todos los tipos

Tipo Código Cantidad Mín. ud. de venta
V20-C U-3PH 5096626
1 Unidad
