- Product description
-
Product description

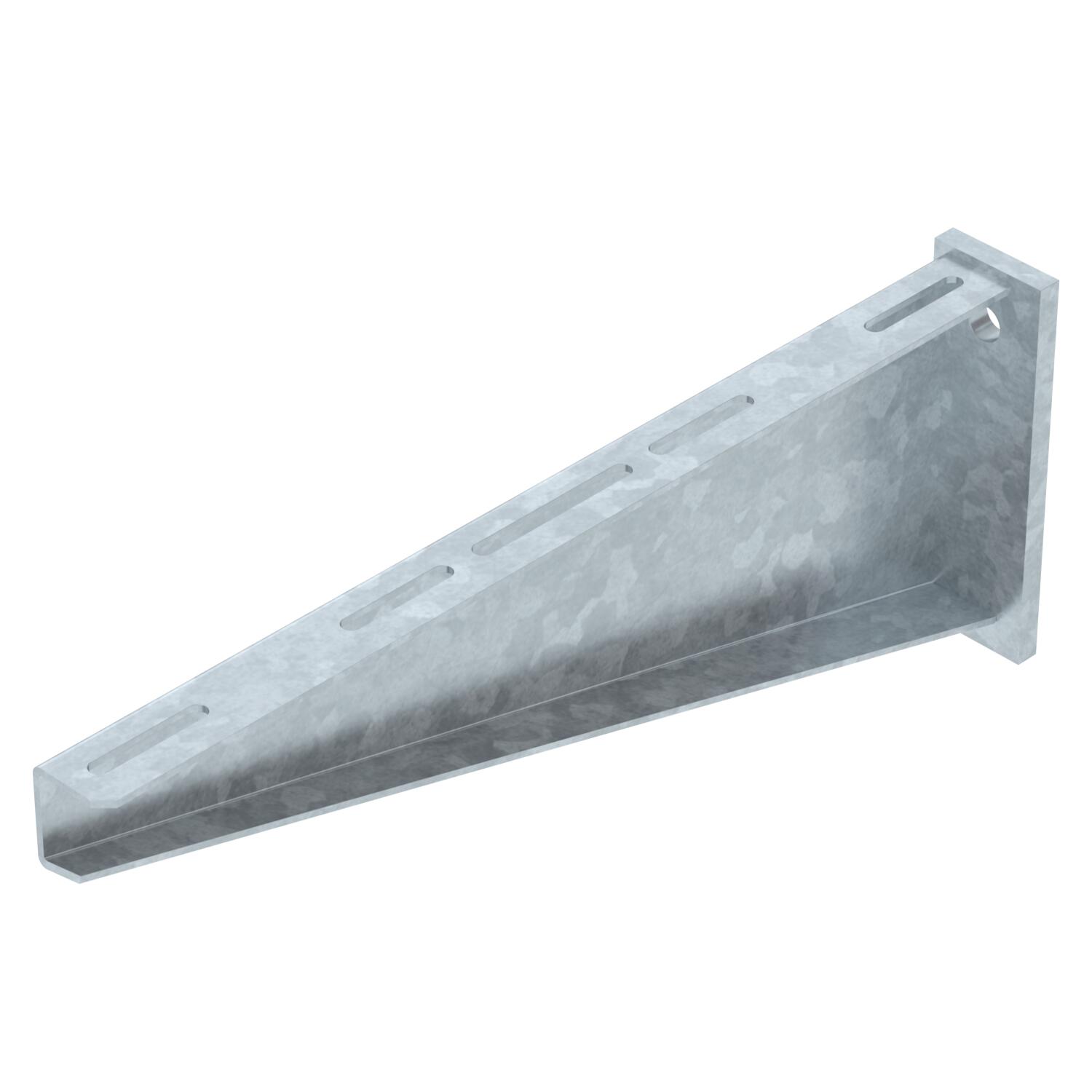

Heavy-duty wall bracket with welded head plate.
- Technical data
-
Technical data
Angle range, max. 90 mm Angle range, min. 90 mm Dimension B510mm F in kN 8 kN Hole diameter 17,5 mm Maintain electrical functions no Material Steel Rustproof steel, pickled no Surface Hot-dip galvanised Version for Wall and support bracket Dimensions

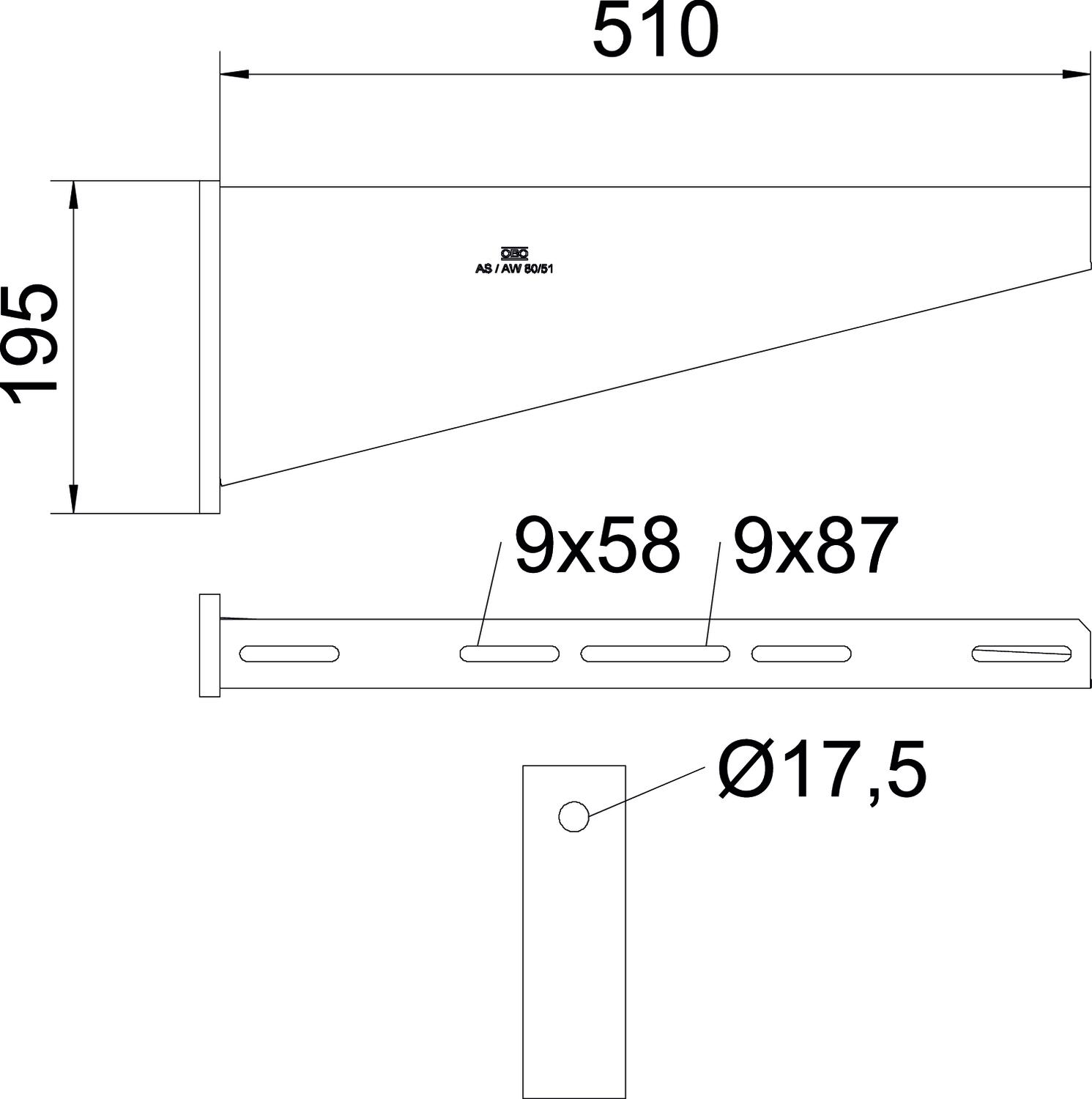

Dimension A 60 mm Dimension B 510 mm Dimension H 195 mm Dimension L 510 mm Height 195 mm Length 60 mm Width 510 mm Technical data
Load diagram, bracket, type AW 80
- Bending of the bracket tip at permitted bracket load
- Permitted bracket load in kN without man load
- Load curve with bracket lengths in mm
- All types
- Downloads
-
Data sheet AW 80 51 FT / 6417817 , 0.22MB , pdfCatalogue Kabeltragsysteme , 45.23MB , pdfDeclaration of conformity AW 80 51 FT / 6417817 , 0.13MB , pdfREACH Declaration of conformity AW 80 51 FT / 6417817 , 0.12MB , pdfRoHS Declaration of conformity AW 80 51 FT / 6417817 , 0.13MB , pdfSustainability report Sustainability report, cable support systems , 2.00MB , pdfMounting instructions Mounting instructions, U support systems , 0.04MB , pdf
